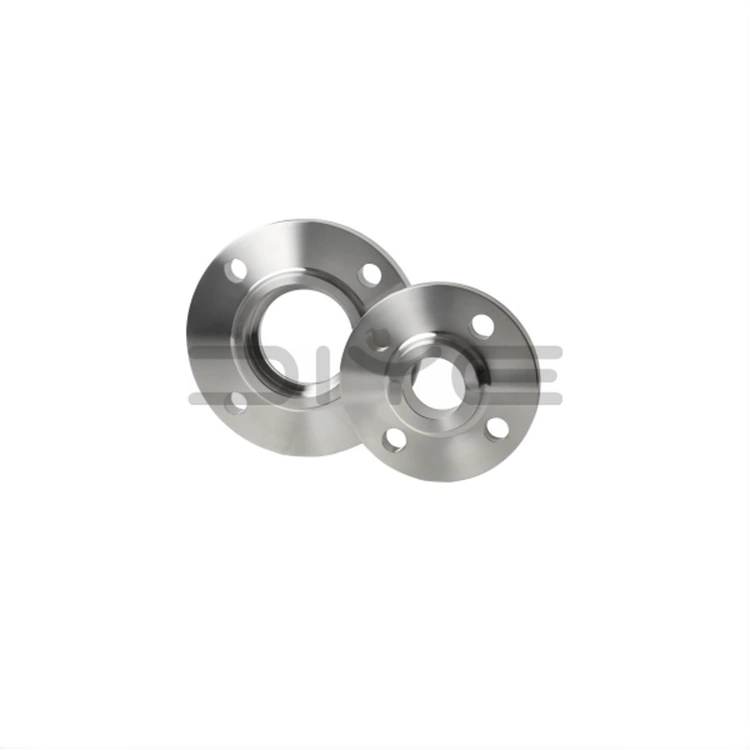

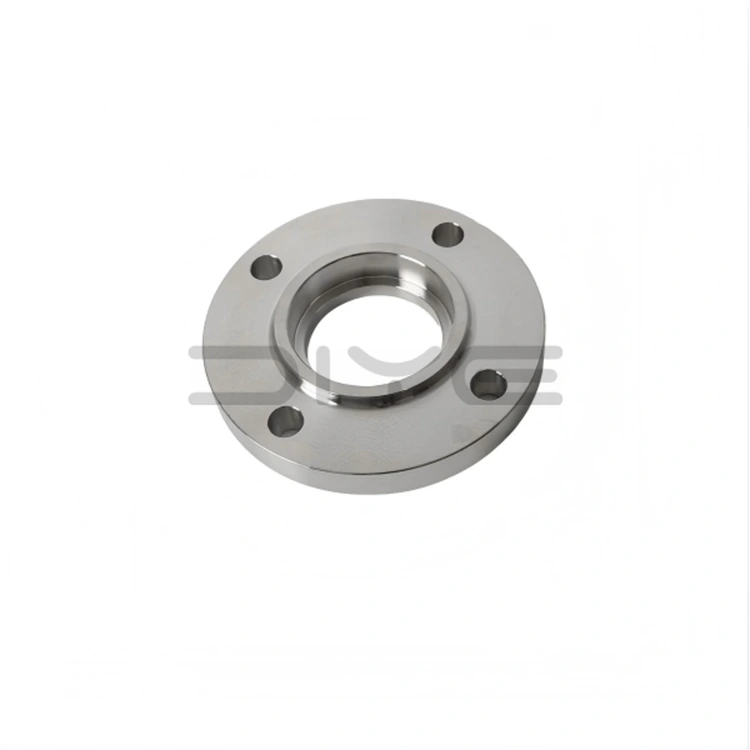

Sokkelsvejseflange

En Socket Welding Flange er en halset smedet flange med en indvendig fatningsrille i den ene ende. Under installationen indsættes stålrøret i muffen og sikres med en ekstern filetsvejsning, hvilket eliminerer behovet for at affase rørenden eller bruge en stødsvejsningsplade. Produkterne er primært fremstillet i henhold til ASME B16.5-standarder, der dækker trykklassificeringer fra klasse 150 til klasse 2500, hvilket gør dem til den foretrukne aftagelige forbindelse til højtryksrørsystemer med lille diameter.

Standard tætningsoverfladetyper

1. RF (Raised Face): Den almindelige industritype, kompatibel med spiralviklede pakninger og PTFE-pakninger, velegnet til generelle driftsforhold.

2. RJ (Ring Joint): Designet til ekstreme høje temperaturer og høje trykforhold, kompatibel med metalringpakninger.

3. MFM (Matching Face): Forhindrer pakningserosion og kompression, hvilket forbedrer tætningsstabiliteten under barske forhold.

Arbejdsprincip og svejseproces

1. Rørindføring: Indsæt røret i muffen, indtil det berører det indvendige trin, og træk det derefter lidt tilbage for at tillade termisk ekspansionsfrigang.

2. Filetsvejsning: Udfør kontinuerlige udvendige filetsvejsninger i forbindelsen mellem rørets ydervæg og flangehalsen.

3. Forsegling og spændingsaflastning: Svejsningen giver strukturel fiksering og tætning; den indvendige frigang absorberer termisk ekspansion, hvilket forhindrer svejserevner.

4. Ikke-destruktiv prøvning: Svejsningen kan udsættes for PT-gennemtrængningstest for at sikre præcisionsforseglingsydelsen af ​​kritiske systemer med lille diameter.

Kernstrukturelle fordele

1. Selvcentrerende muffesvejseflange: Den indbyggede muffesvejseflange muliggør automatisk rørjustering, hvilket forenkler installationen og sikrer høj koaksialitet.

2. Integreret smedet struktur: Smedet halsdesign i ét stykke giver fremragende stivhed og stabil trykmodstand.

3. Effektiv og bekvem svejsning: Kun eksterne filetsvejsninger er nødvendige, hvilket muliggør hurtig konstruktion og eliminerer behovet for fuld penetrationssvejsning.

4. Termisk spændingsbeskyttelse: En dedikeret ekspansionsspalte er tilvejebragt i bunden af ​​røret for at frigøre termisk spænding ved høje temperaturer og forhindre samlingsfejl.

Specifikationer og materialevalg

1. Standardstørrelser: Primært DN15–DN50 (NPS 1/2″–2″), optimeret til højtrykssystemer med lille diameter.

2. Trykklassificeringer: De almindeligt anvendte specifikationer er klasse 300/600 og derover, velegnet til mellem- og højtryksforhold.

3. Materialetyper: Tilgængelig i ASTM A105 kulstofstål, 304/316L rustfrit stål, legeret stål og lavtemperatursmedet stål.

Applikationsscenarier og servicemuligheder

DIYE VALVE Socket svejseflanger er meget udbredt i olie- og gas-, kemikalie-, elproduktions- og internationale ingeniørprojekter. Vi tilbyder standardstørrelser på lager samt fuldt tilpassede løsninger til ikke-standardstørrelser og specialmaterialer. Hvert produkt leveres med en komplet original producents kvalitetsinspektionsrapport, materialecertifikat, fejldetektionsdata og et komplet sæt eksportdokumenter, der sikrer fuld overensstemmelse med kravene i forskellige projekter verden over.

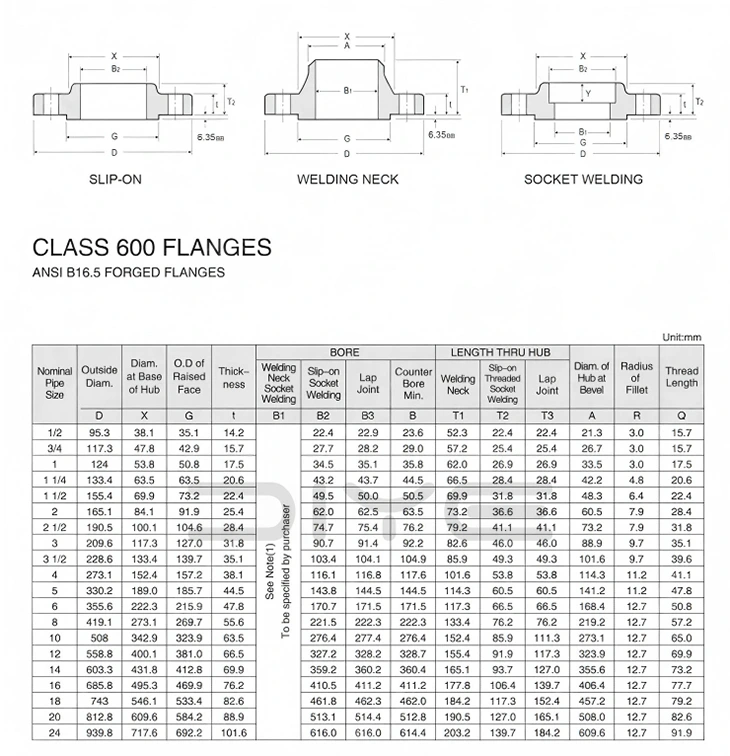

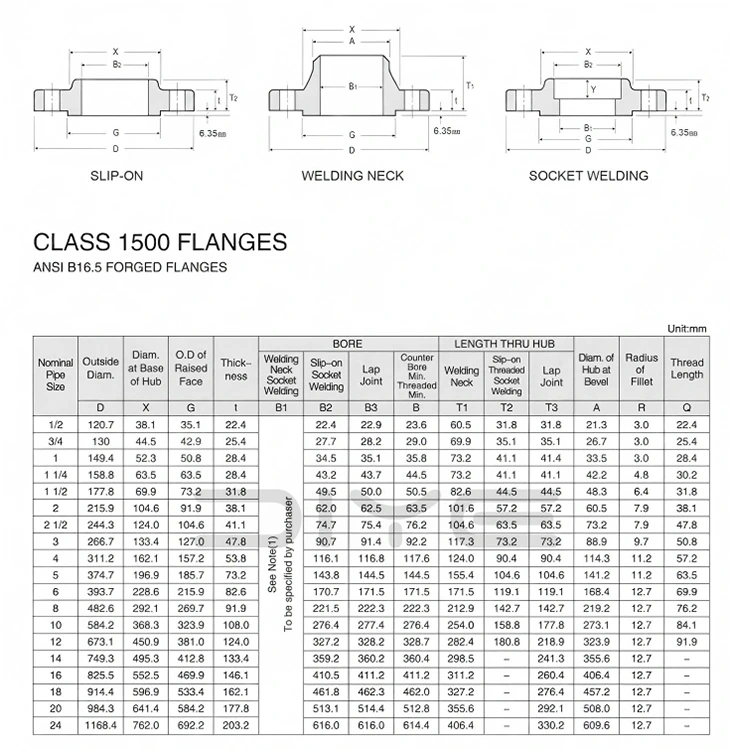

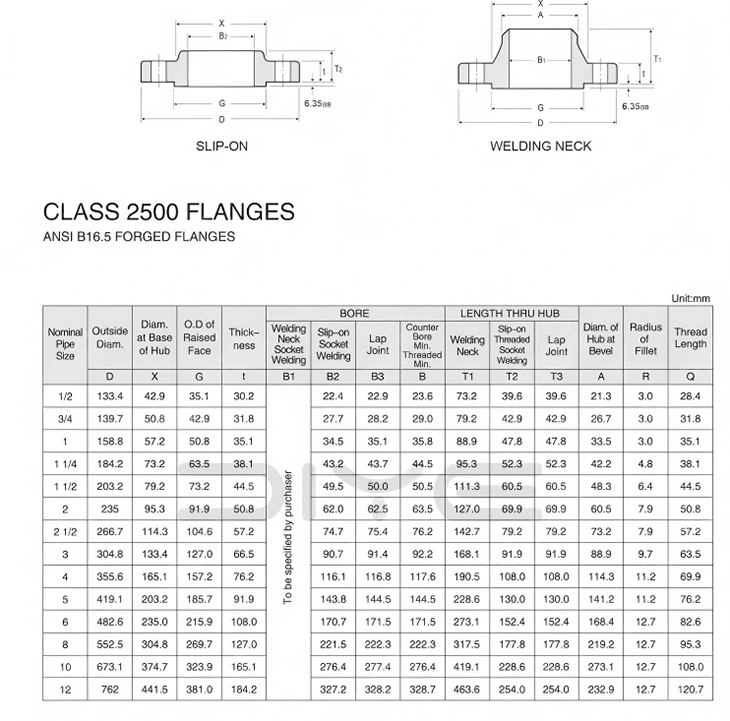

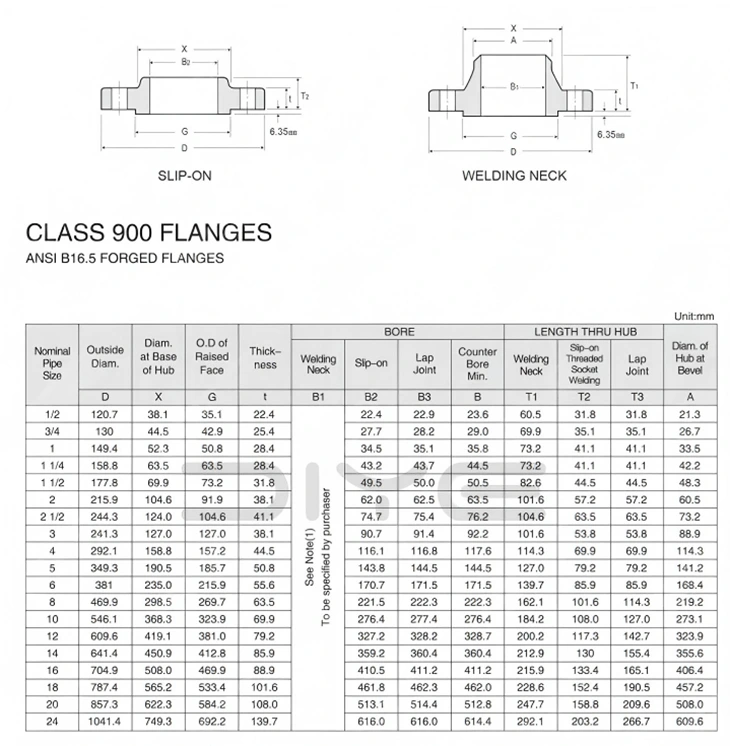

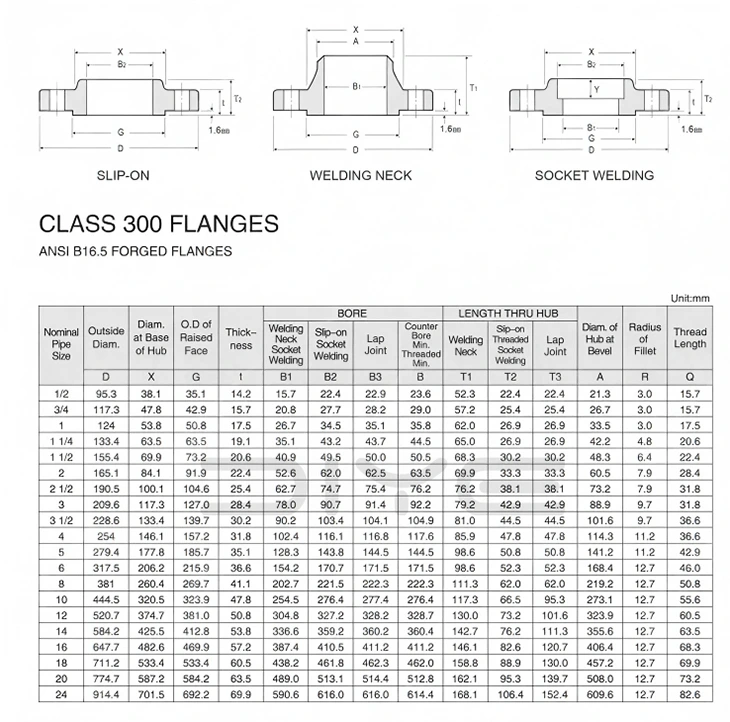

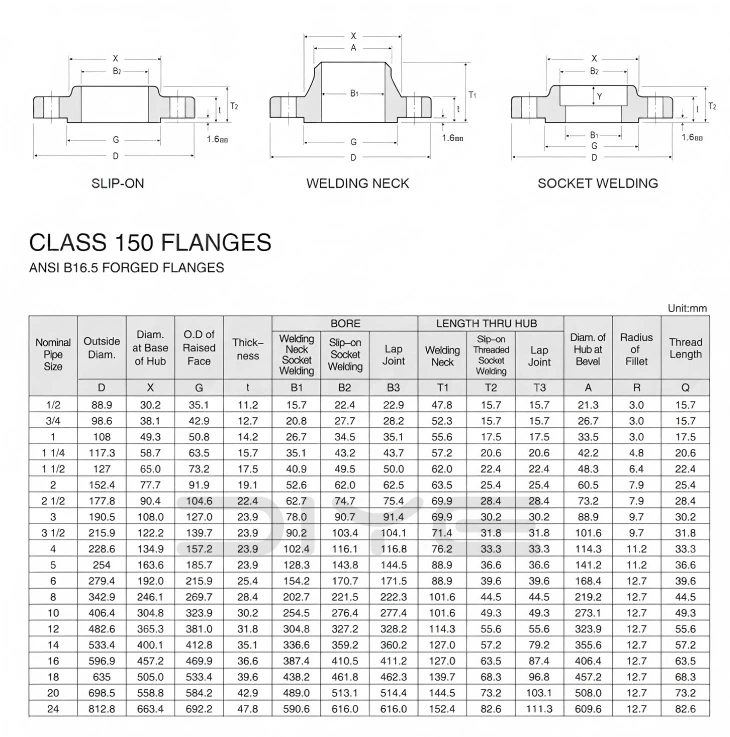

Tekniske parametre
