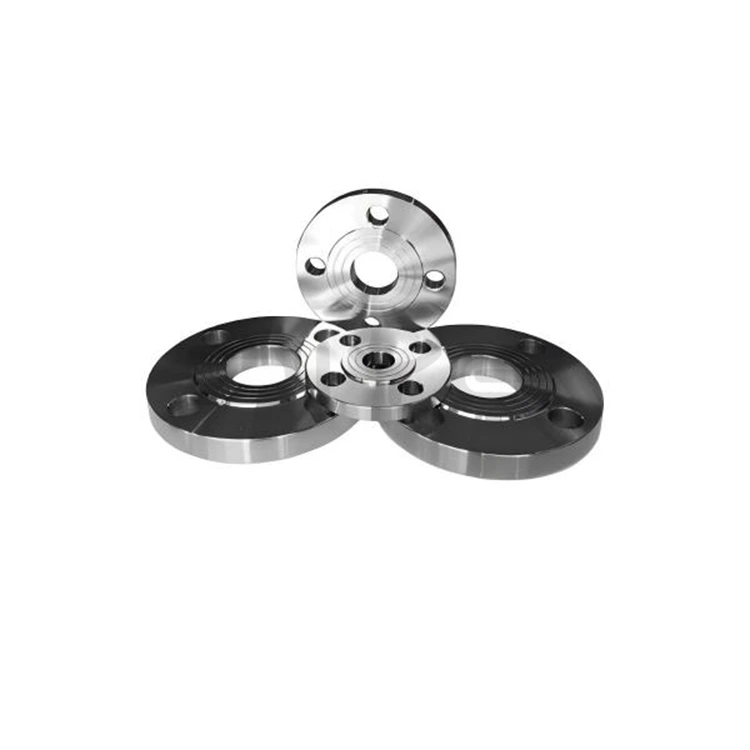

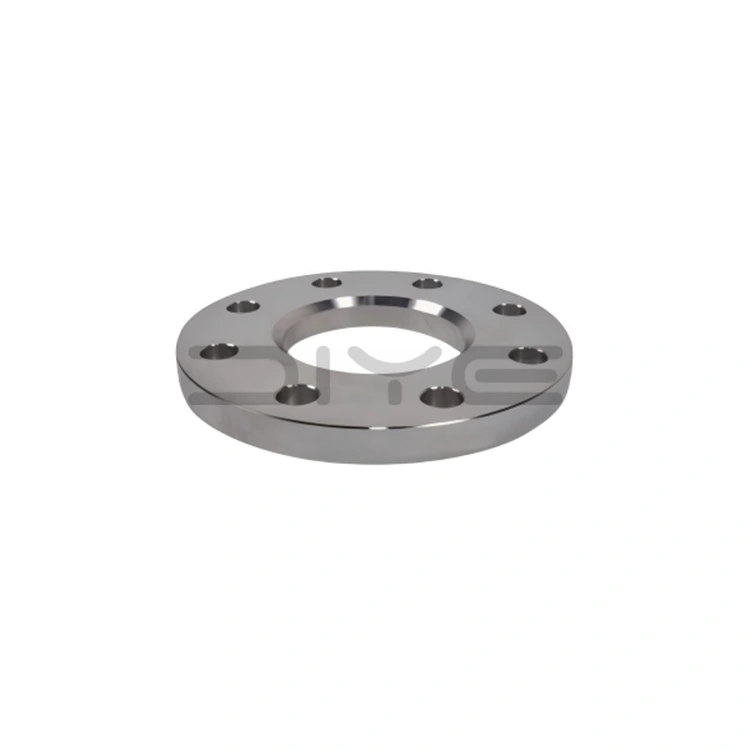

GOST 12820-80 Flange

Vores GOST 12820-80 Flange er produceret baseret på to kerne GOST-standardsystemer, der danner et komplet teknisk system, der er kompatibelt med både traditionelle russiske og næste generations rørledningsspecifikationer:

1. GOST 12820-80: En klassisk standard specifikt til mellem- og lavtryksstål-slip-on-flanger, velegnet til PN 0,1-2,5 MPa, DN10-1600, primært udstyret med RF/FF-tætningsoverflader, som er meget udbredt i konventionelle kommunale og generelle industrielle rørledninger.

2. GOST 33259-2015: En ny universel masterstandard, der erstatter den gamle standard, der dækker alle trykklassificeringer (PN1-250) og alle flangetyper inklusive slip-on, svejsehals, løs flange og blindflange, der opfylder behovene for højtryks- og diversificerede projekter.

Kerneproduktparametre

1. Tryk og diameterområde

- Nominelt tryk (PN): 6 niveauer (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), der dækker driftsforhold fra 0,1 til 2,5 MPa.

- Nominel diameter (DN): DN10–1600 (½"–64"), der matcher almindelige industrielle rørspecifikationer.

2. Tætningsoverfladetype

- Standard Type: RF (Raised Face, Type 02) med vandlinje, ruhed Ra≤3,2μm; FF (Flat Face, Type 01) flugter med flangeplanet.

- Valgfrie typer: MFM (Raised Face), TG (Tongue & Groove), velegnet til højtryks-/ætsende miljøer.

3. Materialevalg

Bruger almindelige russiske standarder og internationalt tilsvarende materialer, i overensstemmelse med GOST 12816-80-standarden:

- Rustfrit stål: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Kulstofstål: St20, St35; Lavlegeret stål: 16Mn.

Produktion og kvalitetssikring

1. Produktionskontrol

- Dimensionsnøjagtighed, inklusive ydre diameter, indre diameter, bolthuls centerafstand, tykkelse og tætningsoverfladehøjde, overholder strengt standardtabeller;

- Avanceret CNC-bearbejdning og smedningsprocesser sikrer stabil produktydelse og høj konsistens.

2. Kvalitetsinspektion

- Fuldstændig inspektion: visuel inspektion, dimensionsmåling og 1,5 gange nominelt tryk hydrostatisk test;

- Komplet certificering: GOST-materialecertifikat, EAC-certificering og kvalitetsinspektionsrapport leveres for hver batch.

Flangetypedækning:

1. 01: Fladfladeflange (PL, GOST 12820-80 kernetype)

2. 02: Sokkelflange (SO)

3. 03: Løs flange (LJ)

4. 04: Løs stødflange (LJ)

5. 05: Buttflange (WN, i overensstemmelse med GOST 12821-80)

6. 06: Blindflange (BL)

Tilpasning og supporttjenester:

1. Ikke-standard tilpasning: Størrelse, materiale og tætningsoverflade kan tilpasses i henhold til projekttegninger;

2. One-stop-forsyning: Giver matchende GOST-fastgørelsesanordninger og tætninger, forenkler indkøbsprocessen og sikrer kompatibilitet;

3. Markedstilpasningsevne: Produkterne overholder fuldt ud russiske og CIS-markedsstandarder, velegnet til langsigtede projekter og udenrigshandelssamarbejde.

DIYE VALVE GOST 12820-80 Flange kombinerer professionel fremstilling, standardoverholdelse og pålidelig kvalitet, hvilket gør den til det foretrukne produkt til lav- og mellemtryksrørledningsforbindelser på de russiske, CIS- og Centralasiatiske markeder. Vi overholder principperne om kvalitet først og fremmest, og vi leverer stabil forsyning og teknisk support til vores globale partnere.

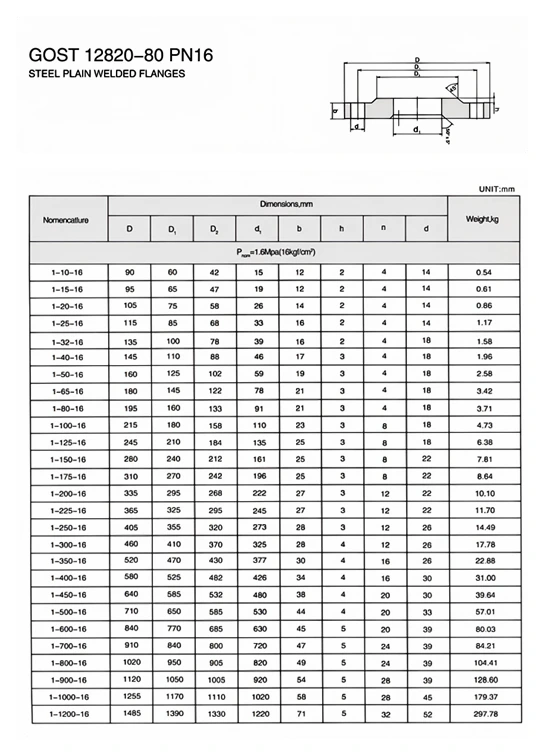

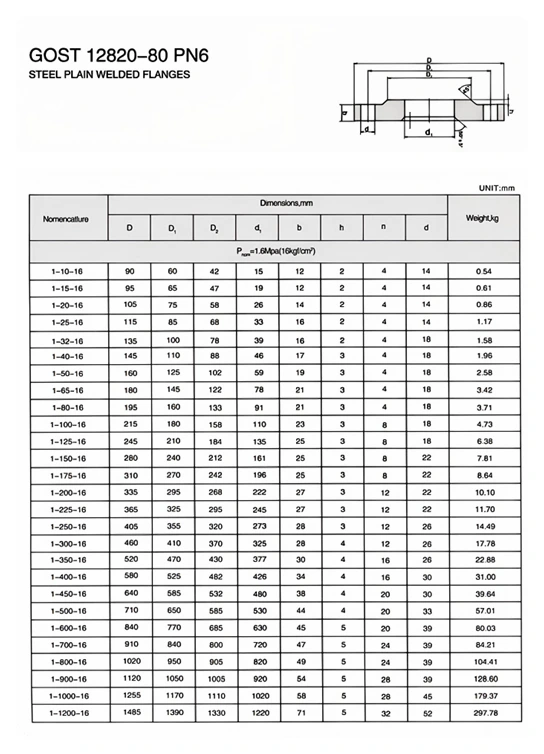

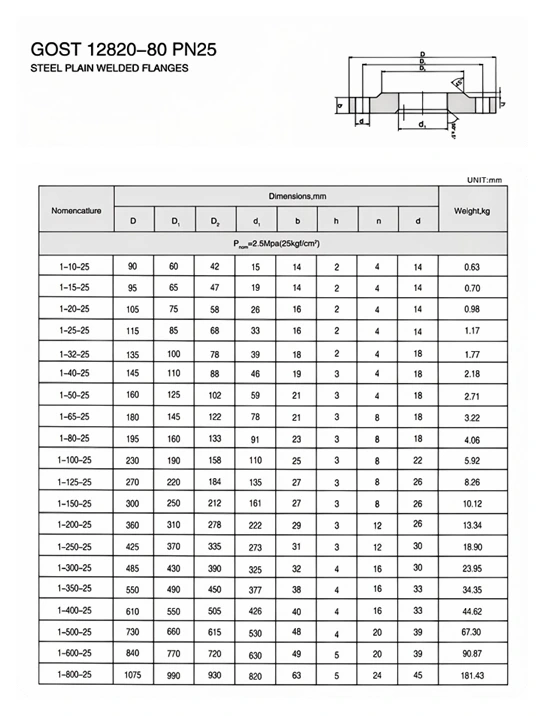

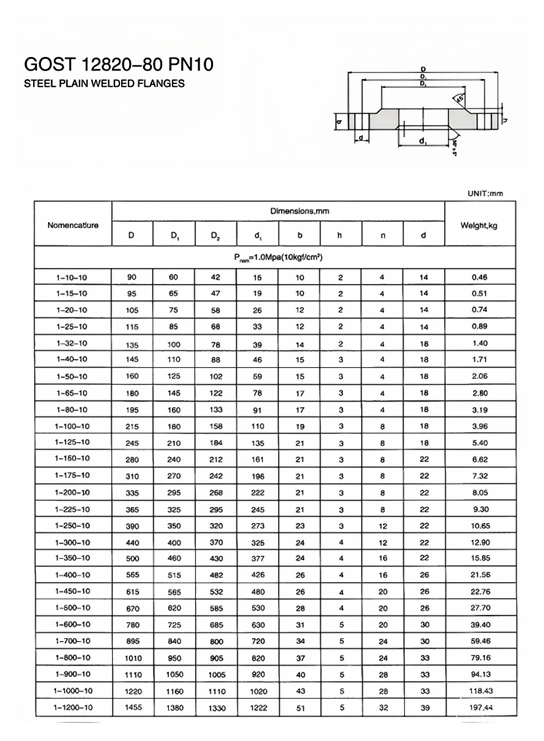

Tekniske specifikationer

Ofte stillede spørgsmål

Q: Hvad er de fælles kernestandarder for GOST 12820-80 flanger?

A: GOST 12820-80 er en klassisk gammel standard, specialiseret i mellem- og lavtryksstålflanger; GOST 33259-2015 er en ny version af den generelle masterstandard, der fuldt ud erstatter det gamle system, dækker alle trykniveauer og alle typer flanger og docker med moderne russiske virksomheder og EAC-certificeringsprojekter.

Spørgsmål: Kan de to standarder udskiftes og dockes med hinanden?

A: Konventionelle størrelser er kompatible, men for højt tryk, tætningsoverflade, vægtykkelse og boltparametre skal GOST 33259-2015 være gældende; GOST 12820-80 kan bruges til vedligeholdelse af gammelt udstyr, og den nye standard fra 2015 skal implementeres for nye byggeprojekter.

Q: Hvordan vælger man mellem GOST slip-on flanger og svejsehalsflanger?

A: GOST 12820-80 slip-on flanger er velegnede til normal temperatur, mellem- og lavtryk, generel vandforsyning og dræn-/procesrørledninger; GOST 33259-2015 svejsehalsflanger er højtemperatur- og højtryksbestandige, anti-vibration og bruges til olie og gas, kemisk industri, hoveddamp og andre højrisikorørledninger.

Q: Hvad er de almindelige tætningsfladetyper af GOST 12820-80 flanger?

A: RF (Raised Face, den mest almindeligt anvendte), FF (Flat Face), MFM (Male-Female Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, avanceret konfiguration af den nye standard, dedikeret til højtemperatur- og højtryksmetalforsegling).

Spørgsmål: Hvilke rørledninger og bolte passer til GOST 12820-80 flanger?

A: Det er matchet med GOST standard stålrør og GOST specielle bolte og møtrikker. Pakningerne er valgt blandt GOST standard gummipakninger, spiralviklede pakninger og metalringpakninger. Det komplette sæt af matchende forhindrer lækage.
