A smedet stål låge ventiler en industriel afspærringsventil designet til at starte eller stoppe væskeflow ved at flytte en port lodret ind i eller ud af flowpassagen. Dens smedede trykholdige komponenter, kompakte konstruktionsmuligheder og tilgængelighed i forskellige materialer og trykklasser gør den til et praktisk valg til krævende rørsystemer, herunder olie- og gasanlæg, kraftværker, kemiske behandlingsenheder og dampapplikationer.
Men at vælge den rigtige ventil indebærer mere end at vælge en nominel rørstørrelse. Købere skal evaluere driftstryk, temperatur, væskekompatibilitet, endeforbindelser, gældende standarder og vedligeholdelseskrav. Denne vejledning forklarer, hvordan smedede stålventiler fungerer, hvor de bruges, og hvordan man specificerer et passende produkt til pålidelig langtidsservice.
Indholdsfortegnelse
- Hvad er en smedet stålportventil?
- Hvordan virker en smedet stålportventil?
- Hvad er dens vigtigste fordele?
- Hvor bruges smedede stålportventiler?
- Hvilke materialer er tilgængelige?
- Hvilke typer og endeforbindelser er tilgængelige?
- Hvordan kan den sammenlignes med en portventil i støbt stål?
- Hvordan kan købere vælge den rigtige ventil?
- Hvordan skal det installeres og vedligeholdes?
- Hvilke almindelige købsfejl bør undgås?
- Ofte stillede spørgsmål

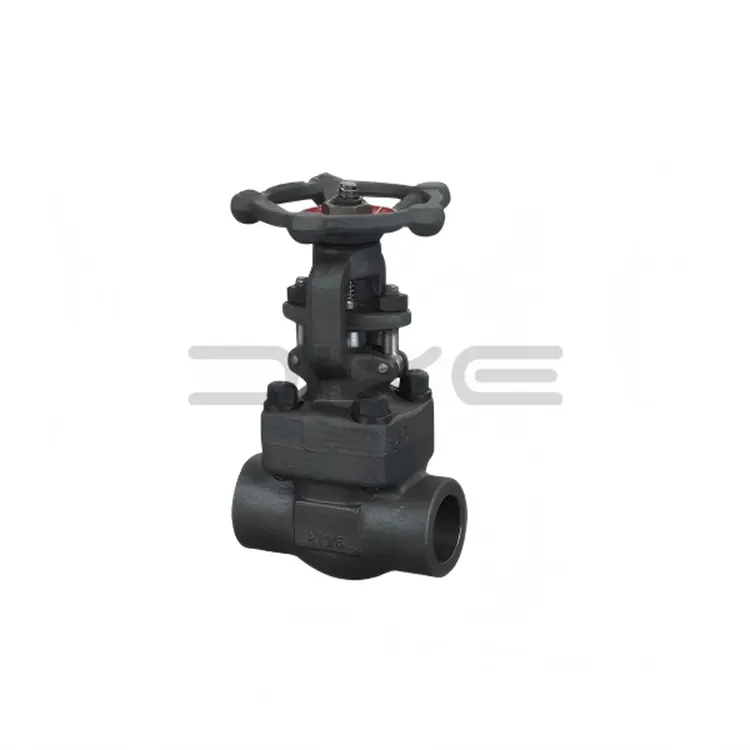

1. Hvad er en smedet stålportventil?
En smedet stålventil er en mekanisk ventil, hvis krop og afhængigt af konstruktionen andre trykholdige komponenter er fremstillet af smedet stål. Under smedning formes opvarmet metal under trykkraft. Denne proces kan producere en relativt ensartet materialestruktur og reducere typerne af interne diskontinuiteter forbundet med nogle støbeprocesser, selvom den endelige kvalitet stadig afhænger af materialespecifikationer, smedningspraksis, varmebehandling, bearbejdning og inspektion.
Ventilen kontrollerer flow gennem en bevægelig port, almindeligvis kaldet en kile. Når ventilen er helt åben, bevæger porten sig fri af hovedgennemstrømningspassagen. Når den er helt lukket, går den i indgreb med siddefladerne for at afbryde flowet.
Smedede stålventiler vælges almindeligvis til industrirør med lille boring og opgaver med højere tryk. Kompakte smedede stålventiler er ofte specificeret under API 602, afhængigt af standardens omfang og det valgte produktdesign.
2. Hvordan virker en smedet stålportventil?
En smedet stålsluseventil bruger lineær gatebevægelse til at give on-off flowkontrol. De fleste manuelle designs fungerer gennem et håndhjul forbundet til en gevindstang. Afhængigt af konstruktionen hæver stammen sig synligt under drift eller forbliver i en fast lodret position, mens den roterer for at flytte porten.
Åbning af ventilen
Drejning af håndhjulet i åbningsretningen flytter lågen væk fra siddeområdet. Når først porten frigør strømningspassagen, kan væsken bevæge sig gennem ventilen med relativt lille forhindring sammenlignet med mange drosselventildesign.
Lukning af ventilen
Drejning af håndhjulet i den modsatte retning flytter lågen mod sæderne. Korrekt afstemte sædeflader etablerer den tilsigtede afspærringsfunktion, når ventilen når sin specificerede lukkede position.
Hvorfor driftsposition betyder noget
Portventiler er primært beregnet til helt åben eller helt lukket service. At holde en konventionel skydeventil delvist åben i længere perioder kan udsætte lågen og sædets overflader for højhastighedsflow, vibrationer, erosion og ujævnt slid. Hvor kontinuerlig flowregulering er påkrævet, er en korrekt valgt kugleventil eller kontrolventil ofte mere egnet.
Ventilens faktiske driftsmoment, flowkapacitet og afspærringsevne afhænger af dens design, dimensioner, trykforskel, væskekarakteristika og tilstand. Købere bør bruge producentdokumentation i stedet for at antage, at alle smedede stålventiler fungerer identisk.
3. Hvad er de vigtigste fordele ved smedede stålportventiler?
3.1 Styrke til krævende service
Korrekt fremstillede smedede komponenter kan tilbyde gunstige mekaniske egenskaber og materialekonsistens. Dette gør smedet stålkonstruktion attraktiv til applikationer, der involverer forhøjede tryk, temperaturvariationer og krævende driftsforhold, når det valgte materiale og ventildesign er egnet.
3.2 Kompakte installationsmuligheder
Mange smedede stålventiler er tilgængelige i kompakte konfigurationer til proceslinjer med lille boring, hjælperør, instrumentforbindelser, afløb og ventilationsåbninger. Deres dimensioner kan være nyttige, hvor installationspladsen er begrænset.
3.3 Flere materialevalg
Afhængigt af produktsortimentet kan købere vælge kulstofstål, lavtemperaturkulstofstål, legeret stål eller rustfrit stål. At matche materialet til procesvæsken og temperaturen hjælper med at håndtere korrosionsrisici, mekaniske krav og levetid.
3.4 Enkel isolationsfunktion
Portmekanismen er designet til on-off drift i stedet for kontinuerlig flowjustering. I passende applikationer giver dette et klart driftsformål og kan forenkle systemdesign.
3.5 Fleksible forbindelseskonfigurationer
Gevind-, muffesvejsnings-, stumpsvejsnings- og flangeforbindelser kan være tilgængelige afhængigt af ventilstørrelse, trykklasse, producent og designstandard. Denne fleksibilitet gør det muligt for ingeniører at koordinere ventilen med eksisterende rørarrangementer.
- Potentielt gunstig styrke og strukturel konsistens fra passende smedet konstruktion.
- Kompakt design til udvalgte applikationer med lille boring.
- Materialemuligheder til forskellige tryk, temperatur og korrosionskrav.
- Praktisk isolering af procesvæsker i kompatible systemer.
- Tilslutningsmuligheder, der understøtter forskellige installationskrav.
4. Hvor bruges smedede stålportventiler?
Egnetheden af en smedet stålventil afhænger af driftsbetingelserne og godkendte designspecifikationer. Fælles anvendelsesområder omfatter følgende.
Olie- og gasbehandling
Smedede stålventiler kan installeres i procesrør, hjælpeledninger, prøveudtagningssteder, afløb og andre isolationssteder. Materialekompatibilitet, tryk-temperaturklassificeringer og eventuelle krav til sur service skal fastlægges før valg.
Elproduktion og dampsystemer
Kraftværker bruger isoleringsventiler i damprelaterede hjælpetjenester, fødevandssystemer og andre proceslinjer. Højtemperaturservice kræver omhyggelig vurdering af materialestyrke, tryk-temperaturklassificeringer, tætningsmaterialer og termisk cykling.
Kemiske og petrokemiske faciliteter
Kemisk behandling kan involvere aggressive væsker, forhøjede temperaturer eller farlige medier. Rustfrit stål eller passende legeringer kan være nødvendige, men intet materiale bør betragtes som universelt korrosionsbestandigt. Kompatibilitet skal bekræftes for den faktiske kemiske koncentration, temperatur og driftsmiljø.
Industrielle forsyninger
Komprimerede forsyninger, vandsystemer, termisk udstyr og generelle industrielle rørledninger kan bruge smedede stålventiler, hvor ventilens trykklasse, materiale og forbindelser opfylder projektkravene.
5. Hvilke materialer er tilgængelige til smedede stålportventiler?
Materialevalg påvirker trykbegrænsning, temperaturkapacitet, korrosionsbestandighed og overordnede vedligeholdelseskrav. Almindelige materialefamilier omfatter følgende eksempler.
| Materiale | Typiske egenskaber | Overvejelser om udvælgelse |
|---|---|---|
| ASTM A105 kulstofstål | Almindelig smedet kulstofstål til generel industriservice | Bekræft det gældende temperaturområde, trykklassificering og væskekompatibilitet. |
| ASTM A350 LF2 | Smedet kulstofstål specificeret til egnede lavtemperaturapplikationer | Bekræft krav til slagtest og minimumsdesigntemperatur. |
| ASTM A182 F11 / F22 | Legerede stålkvaliteter, der bruges i udvalgte forhøjede temperaturer | Kontroller de gældende grænser for varmebehandling, materialekvalitet og tryk-temperatur. |
| ASTM A182 F304 / F316 | Muligheder i rustfrit stål til udvalgte korrosive miljøer | Evaluer kemisk kompatibilitet, klorideksponering og den nødvendige korrosionsbestandighed. |
Disse eksempler er ikke udskiftelige, og tabellen er ikke en erstatning for en godkendt materialespecifikation. Den nøjagtige kvalitet skal være tilgængelig i producentens produktsortiment og være kompatibel med den gældende ventildesignstandard.
Overse ikke interne komponenter
Kropsmaterialet alene bestemmer ikke fuldstændig ventilydelse. Købere bør også gennemgå porten eller kile, frempind, sædeoverflader, pakning, motorhjelmpakning og andre fugtede eller trykholdige komponenter. Trimmaterialer og tætningsarrangementer skal være egnede til væsken og forventede driftsforhold.
6. Hvilke typer og endeforbindelser er tilgængelige?
6.1 Motorhjelmkonfigurationer
Et design med boltet motorhjelm bruger fastgørelseselementer til at forbinde motorhjelmen med ventilhuset. Et trykforseglet eller svejset kappedesign kan være tilgængeligt til visse applikationer og produktserier. Den passende konfiguration afhænger af den specificerede standard, trykklasse, vedligeholdelsesstrategi og producentens design.
6.2 Design med stigende stilk og ikke-stigende stilk
I en konfiguration med stigende spindel bevæger spindlen sig opad, når ventilen åbner, og hjælper operatørerne med at identificere portpositionen visuelt. Et arrangement med ikke-stigende stilk holder stilkens ydre højde relativt konstant, hvilket kan være nyttigt, hvor den lodrette frigang er begrænset. Tilgængelige konfigurationer varierer efter design.
6.3 Afslut tilslutningsmuligheder
| Forbindelse | Typisk brug | Nøgleovervejelse |
|---|---|---|
| Gevind | Kompatible små rørsystemer | Bekræft gevindform, størrelse, tætningsmetode og gældende trykbegrænsninger. |
| Sokkelsvejsning | Udvalgte småborede svejsede rør | Kontroller fatningsdimensioner, svejseprocedurer og installationskrav. |
| Stumsvejsning | Svejste rørsystemer, hvor det er specificeret | Bekræft slutforberedelse, vægtykkelseskompatibilitet og svejsekrav. |
| Flanget | Rørsystemer, der kræver aftagelige forbindelser | Match flangedimensioner, beklædning, pakning, boltning og trykklassificering. |
Ikke alle forbindelser er tilgængelige for enhver størrelse eller trykklasse. Købsspecifikationen bør udtrykkeligt identificere den nødvendige forbindelse i stedet for at stole på en generisk produktbeskrivelse.
7. Hvordan kan en smedet stålportventil sammenlignes med en støbt stålportventil?
Den største forskel er fremstillingsprocessen, der bruges til at danne ventilhuset og andre relevante komponenter. Smedning former fast metal under trykkraft, mens støbning danner komponenter ved at hælde smeltet metal i en form. Hver metode kan producere pålidelige ventiler, når design, fremstillingskontroller, materialer og inspektionskrav er passende.
| Sammenligningsfaktor | Smedet stål lågeventil | Portventil i støbt stål |
|---|---|---|
| Fremstillingsproces | Metal formes gennem smedning. | Smeltet metal dannes i en form. |
| Fælles produktpositionering | Kompakte applikationer med lille boring, inklusive mange højtryksdesigns. | Anvendes ofte til større ventilstørrelser og en bred vifte af industrielle rørsystemer. |
| Materiale struktur | Kan give gunstigt kornflow og materialekonsistens. | Kvalitet afhænger af støbedesign, proceskontrol og fejlinspektion. |
| Designfleksibilitet | Afhænger af smedningskapacitet, geometri og bearbejdningskrav. | Kan rumme komplekse former og større kropskonfigurationer. |
| Udvælgelsesprioritet | Overvej smedning af kvalitet, designstandard, størrelse og servicebetingelser. | Overvej støbekvalitet, designstandard, størrelse og serviceforhold. |
Ingen af konstruktionerne er automatisk det bedste valg til enhver applikation. En smedet ventil kan være at foretrække til en kompakt højtryksledning, mens en støbt ventil kan være mere praktisk til et system med større boring. Den korrekte beslutning bør baseres på tekniske krav, godkendte standarder, materialecertificering og samlede livscyklusomkostninger i stedet for alene fremstillingsterminologi.
8. Hvordan kan købere vælge den rigtige smedede stålportventil?
For indkøbsteams kan en ufuldstændig ventilspecifikation resultere i tilbudsforsinkelser, forkerte leverancer, installationsproblemer eller uegnet driftsydelse. Brug følgende tjekliste, når du forbereder en forespørgsel.
Når du anmoder om et tilbud fra Wenzhou Diye Valve And Fittings Co.,Ltd., kan købere bruge denne tjekliste til at organisere tekniske krav og reducere risikoen for gentagen specifikationsafklaring.
Endelig ventilvalg og godkendelse skal udføres af kvalificeret personale i forhold til den gældende rørkode, projektspecifikation og producentens certificerede dokumentation.
9. Hvordan skal en smedet stålportventil installeres og vedligeholdes?
Før installation
- Kontroller typeskiltet, materialeidentifikation, trykklasse, størrelse, endeforbindelser og købsspecifikation.
- Efterse ventilen for transportskader, forurening, korrosion eller beskadigede tætningsflader.
- Kontroller, at ventilen er kompatibel med ledningsmediet og de faktiske tryk-temperaturforhold.
- Hold den indvendige passage ren og beskyt de udsatte ender indtil installationen.
Under installationen
- Følg producentens installationsvejledning og gældende rørføringsprocedurer.
- Juster ventilen med rørledningen uden at tvinge kroppen eller bruge ventilen til at korrigere rørforskydning.
- Brug passende pakninger, fastgørelseselementer, gevindtætningsmaterialer og svejseprocedurer til den valgte forbindelse.
- Undgå, at svejsevarme eller snavs beskadiger interne komponenter, tætninger eller siddeflader.
- Sørg for, at håndhjulet eller aktuatoren kan betjenes sikkert, og at der er tilstrækkelig vedligeholdelsesafstand til rådighed.
Under rutinemæssig vedligeholdelse
Etabler en inspektionsplan baseret på servicens sværhedsgrad, driftsfrekvens, fabrikantens anbefalinger og sikkerhedsprocedurer på stedet. Tjek for ekstern lækage omkring spindelpakningen og motorhjelmsleddet, korrosion, usædvanlig driftsmodstand og synlige skader. Undersøg ethvert tab af slukningsydelse, før det bliver et større driftsproblem.
Før inspektion eller vedligeholdelse skal systemet isoleres, trykket tages af, tømmes eller renses den relevante sektion efter behov, og sikres forhold kontrolleres. Løsn aldrig trykholdige dele, mens ventilen er under tryk. Farlige væsker, høje temperaturer og indespærret tryk kræver passende kontroller og kvalificeret personale.
10. Hvilke almindelige købsfejl bør undgås?
Valg alene efter trykklasse
En trykklasse repræsenterer ikke et universelt tilladt tryk ved hver temperatur. Bekræft den materialespecifikke tryk-temperaturklassificering og grænserne for hele ventilenheden.
Ignorerer væsken og indre materialer
En stærk smedet krop kan ikke kompensere for en inkompatibel frempind, sæde, pakning eller pakning. Gennemgå den komplette stykliste for den påtænkte service.
Brug af en skydeventil til kontinuerlig drosling
Konventionelle skydeventiler er hovedsageligt designet til isolering. For kontinuerlig modulering skal du overveje en kontrolventil eller et andet design, der er specielt udviklet til drosling.
Forudsat at hver producent tilbyder den samme konfiguration
Størrelsesområder, trykklasser, motorhjelmsarrangementer, trimkombinationer og endeforbindelser er forskellige fra produktlinje. Få et skriftligt datablad og bekræft den nøjagtige konfiguration før bestilling.
Overser inspektionsdokumenter
For kritiske applikationer kan et lavt tilbud uden den nødvendige materialesporbarhed eller testdokumentation skabe yderligere projektrisiko. Definer dokumentationskrav før køb.
God indkøbspraksis starter med en komplet teknisk specifikation og ender med verifikation af, at den leverede ventil stemmer overens med den godkendte dokumentation.
11. Ofte stillede spørgsmål
Q1. Hvad er hovedformålet med en smedet stålportventil?
Dens hovedformål er at isolere en rørledning ved at tillade eller stoppe væskestrømmen. Den er generelt beregnet til helt åben eller helt lukket drift frem for kontinuerlig flowregulering.
Q2. Er en smedet stålventil egnet til højtryksanvendelser?
Den kan være velegnet, når dens design, materialer, trykklasse, temperaturgrænser og endeforbindelser opfylder driftskravene. Det faktiske tilladte tryk skal verificeres ved hjælp af de gældende klassificeringstabeller og certificeret produktdokumentation.
Q3. Hvad er API 602?
API 602 er en almindeligt specificeret standard for kompakte stålporte, kugle- og kontraventiler inden for dets definerede anvendelsesområde. Købere bør verificere den gældende udgave, ventiltype, størrelsesområde og projektkrav.
Q4. Hvilket materiale er bedst til en smedet stålventil?
Der er ikke et enkelt bedste materiale til enhver applikation. ASTM A105 bruges almindeligvis til kulstofstålservice, A350 LF2 til specificeret lavtemperaturservice, legeret stål til udvalgte opgaver med høje temperaturer og rustfrit stål til passende korrosive miljøer. Det endelige valg afhænger af procesbetingelserne og gældende specifikation.
Q5. Kan en smedet stålventil bruges til damp?
Ja, visse designs og materialekombinationer er velegnede til dampservice. Købere skal bekræfte damptryk, temperatur, materialekvalitet, pakning og pakningskompatibilitet og gældende tryk-temperaturklassificeringer før installation.
Q6. Hvad er forskellen mellem en smedet og en støbt stål lågeventil?
Den primære forskel er fremstillingsprocessen. Smedning former fast metal under trykkraft, mens støbning danner komponenter af smeltet metal. Begge kan være passende, når produktionskvalitet, design, inspektion og driftskrav er korrekt imødekommet.
Q7. Hvilken slutforbindelse skal jeg vælge?
Valget afhænger af rørstørrelse, trykklasse, rørdesign, installationskrav og den gældende standard. Gevind- og muffe-svejseforbindelser er almindelige i udvalgte design med lille boring, mens stumpsvejse- og flangearrangementer kan passe til andre systemkrav.
Q8. Hvordan kan jeg reducere risikoen for lækage?
Angiv kompatible materialer og tætningskomponenter, verificer de påkrævede inspektions- og trykprøver, installer ventilen i overensstemmelse med producentens anvisninger, og opret rutinemæssige inspektionsprocedurer. Forebyggelse af lækage afhænger af den komplette montering og korrekte betjeningspraksis.
Q9. Hvilke oplysninger skal jeg give, når jeg anmoder om et tilbud?
Angiv ventilstørrelse, mængde, trykklasse, driftstryk og temperatur, væskemedium, hus og trimmaterialer, endeforbindelse, gældende standarder, påkrævede dokumenter og leveringsdestination. Et datablad eller rørspecifikation kan hjælpe med at afklare tekniske krav.
Q10. Hvordan kan jeg verificere, at en smedet stålventil opfylder mine projektkrav?
Gennemgå producentens tekniske datablad, gældende designstandarder, materialecertifikater, dimensionsoplysninger, inspektions- og trykprøvningsdokumentation og eventuelle projektspecifikke godkendelser. Bekræft alle kritiske krav, før du frigiver indkøbsordren.
Konklusion
En smedet stålsluseventil kan give pålidelig rørledningsisolering, når konstruktionen, materialet, tryk-temperaturklassificeringen og tilslutningstypen er korrekt tilpasset applikationen. Dens kompakte designmuligheder og tilgængelighed i flere materialekvaliteter gør den anvendelig til udvalgt olie og gas, elproduktion, kemisk behandling, damp og industrielle forsyningssystemer.
Den mest effektive købsbeslutning går ud over prisen. En klart defineret teknisk specifikation, passende inspektionskrav, verificeret materialekompatibilitet og korrekt installationspraksis hjælper med at reducere undgåelige fejl og understøtter langsigtet driftssikkerhed.
For købere, der vurderer smedede stålventiler, er samarbejdet med en leverandør, der kan afklare produktkonfigurationer og dokumentationskrav, et vigtigt skridt mod et vellykket projekt.
Leder du efter en smedet stålportventil til dit industriprojekt?
Wenzhou Diye Valve And Fittings Co.,Ltd. kan indgå i din leverandørevaluering ved indkøb af industrielle ventiler og fittings. Forbered din nødvendige størrelse, trykklasse, materialekvalitet, endeforbindelse, driftsbetingelser og gældende standarder for at hjælpe med at afklare din forespørgsel.
Har du et teknisk spørgsmål eller behov for at diskutere dine ventilkrav? Behagekontakt osfor at anmode om produktinformation, bekræfte tilgængelige konfigurationer og diskutere dine projektspecifikationer.
