To-delt flangekugleventil: strukturelle principper, installationsregler og anvendelsesbegrænsninger

De fleste fejl på stedet og valgfejl i industrielle væskesystemer stammer fra en overfladisk forståelse af ventilkarakteristika. Mange ingeniører betragter todelte flangekugleventiler som almindelige on-off-komponenter, idet de ignorerer deres strukturelle afvejninger, trykbærende grænser og iboende installationslogik. Sammenlignet med kugleventiler i ét stykke, der mangler trykmodstand og tredelte kugleventiler med høje vedligeholdelsesomkostninger, leverer todelte flangekugleventiler den optimale balance mellem omkostningseffektivitet og strukturel applikationsstabilitet og den optimale stabilitet i industriel applikation. Men dets unikke strukturelle design kommer med klare installationsgrænser og anvendelige arbejdsforhold. I de fleste tilfælde skyldes almindelige defekter såsom lækage, fastklemning og beskadigelse af ventilhuset ikke produktkvalitetsproblemer, men af ​​forkert installation og uoverensstemmende arbejdsforhold. Denne artikel nedbryder fragmenterede grundlæggende tutorials og industristereotyper. Den udfører en dybdegående analyse af todelte flangekugleventiler ud fra strukturel essens, vertikal og horisontal installationslogik, standarddriftsvejledninger, forbudte anvendelsesscenarier og ofte stillede spørgsmål, og giver praktiske og professionelle referencer til rørledningsdesign, feltinstallation og daglig vedligeholdelse.

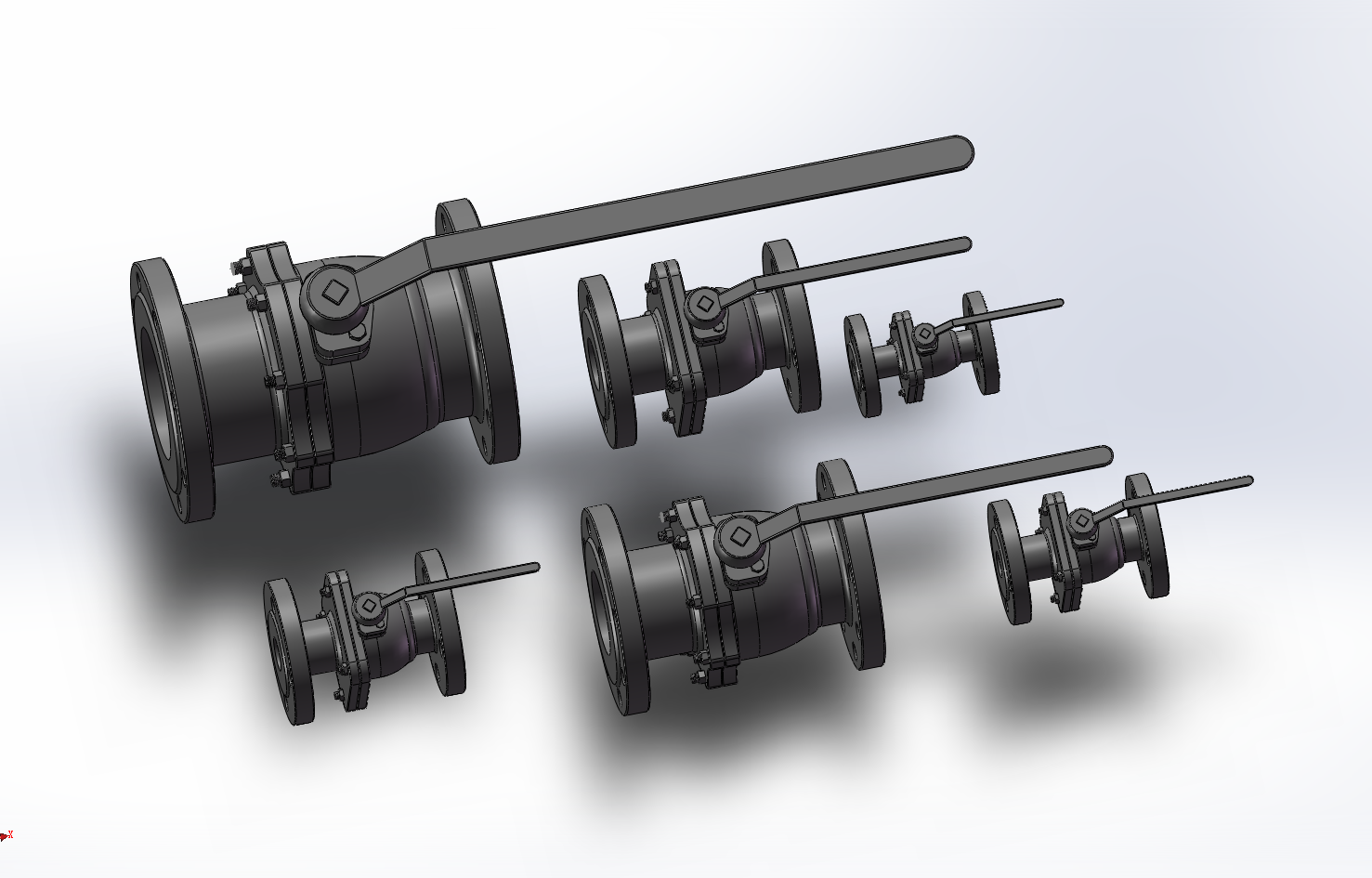

1. Hvad er en todelt flangekugleventil?

En todelt flangekugleventil har et delt to-sektions ventilhus og integreret flangeforbindelsesstruktur. Den er samlet af et hovedventilhus og en hætte, fastgjort med højstyrkebolte og udstyret med præcisionsindvendige komponenter, herunder kugler, ventilsæder og spindeltætningsenheder. Indtager en midterposition mellem kugleventiler i et stykke og i tre dele, og den fungerer som den almindelige standardventil til civilingeniør, let industri, generelle kemiske og kommunale væskesystemer. Mange ingeniører forveksler de tre typer kugleventiler på grund af en mangel på dybdegående forståelse af deres strukturelle afvejninger. Kugleventiler i ét stykke er billige med integrerede støbestrukturer, men begrænset trykmodstand og næsten ingen vedligeholdelse. Tredelte kugleventiler understøtter inline adskillelse og udskiftning af komponenter, ideel til barske arbejdsforhold, men med højere samlede omkostninger. Det todelte design udfylder markedskløften perfekt. Det bevarer pålidelig tæthed og strukturel stivhed af splitventiler, kompenserer for trykfejlen ved integrerede ventiler og undgår den komplekse demonteringsstruktur af tredelte ventiler. Med hensyn til teknisk positionering er det ikke en professionel ventil til ekstreme arbejdsforhold, men en standardiseret og omkostningseffektiv løsning til de fleste generelle væskesystemer. Den vedtager et fuld-port flow-design med 90-graders hurtig omskiftning og tovejs tætningsydelse. Den er kompatibel med vand, olie, konventionel gas og svagt ætsende medier og dækker trykkvaliteter fra PN16 til PN40. Med stabil drift og lave fejlfrekvenser er den særdeles velegnet til standardiserede rørledninger, der kræver langvarig kontinuerlig drift og sjælden vedligeholdelse.

2. Kan en todelt flangekugleventil installeres lodret?

Lodret installation af todelte flangekugleventiler har længe været et kontroversielt emne i industrielt byggeri. Den praktiske konklusion er klar: lodret installation er mulig, men ikke universelt anvendelig, med strenge restriktioner for arbejdsforhold og installationsmetoder, hvilket er en af ​​de mest oversete faldgruber på stedet. Forskellig fra tyngdeafhængige kontraventiler er todelte kugleventiler afhængige af forspændt ventilsædetætning og kuglerotation for at realisere åbning og lukning. Teoretisk set er både vandret og lodret installation strukturelt acceptable. Ikke desto mindre forstærker lodret montering skjulte risici såsom medium sedimentering og stammespændingsafvigelse, hvilket direkte underminerer tætningsstabiliteten og levetiden. Vertikal installation fungerer perfekt til rene medier, herunder rent vand, klart vand og konventionel gas under normal temperatur og lavt tryk, uden indvirkning på driftsstabiliteten. For medier, der indeholder sediment, faste partikler, høj viskositet eller let krystallisering, anbefales vertikal installation ikke. Urenheder vil kontinuerligt sætte sig i bunden af ​​det lodrette ventilhus, hvilket slider præcisionsventilsædets overflade og forårsager kuglestop, mikrolækage og ujævn skift - problemer, der sjældent ses i vandret installerede ventiler. Derudover er der en ubrydelig regel for lodret installation: ventilspindlen må aldrig monteres nedad. Håndhjul og aktuatorer skal vende opad eller sidelæns. Nedadgående installation fører til akkumulering af resterende medium og urenheder i stammepakningsområdet, hvilket forårsager gradvis korrosion, ekstern lækage og uoprettelige skjulte farer.

3. Retningslinjer for kerneinstallation for todelte flangekugleventiler

Over 80 % af de sene ventilfejl skyldes ikke-standardinstallation snarere end kvalitetsfejl. Professionel installation fokuserer på at eliminere rørledningsspændinger, tætningsafvigelser og mellemstore stødrisici i stedet for blot at justere bolthuller og fastgørelsesskruer. Følgende er feltverificerede retningslinjer for kernedrift.

3.1 Forbehandling af rørledningen for at undgå skjult slid

Rens og skyl hele rørledningen grundigt før installation for at fjerne svejseslagge, rust, skæreaffald og andre hårde partikler. Ventilsædet på todelte kugleventiler vedtager en højpræcisions spejltætningsstruktur. Små hårde urenheder vil forårsage irreversible ridser og permanent mikrolækage, som er den primære årsag til kortvarigt svigt af nye ventiler.

3.2 Nulspændingsflangejustering

Træk eller klem aldrig rørledninger med magt for at justere flangehullerne. Det stive todelte ventilhus er tilbøjeligt til mikrodeformation under forceret belastning. Når systemtrykket svinger, vil det deformerede ventilhus lide af tætningsfejl eller endda revnedannelse. Sørg for naturlig tilpasning af flangeoverflader og centreret pakningsplacering for ensartet trykfordeling.

3.3 Diagonal og gradvis bolttilspænding

Fastgør flangeboltene diagonalt og i flere trin i stedet for at stramme den ene side helt på én gang. Asymmetrisk kompression forårsager ubalanceret pakningsspænding og mikroflangedeformation, hvilket fører til et almindeligt problem på stedet: ingen lækage under lavt tryk, men tydeligt udsivning under højt tryk.

3.4 Fuldt slagtrykstest efter installation

Sæt ikke ventilen i formel drift umiddelbart efter installationen. Udfør tryktest under både helt åben og helt lukket tilstand for at verificere tætningsydelsen og kontrollere for blokering eller stress-inducerede fastkørte fejl, hvilket eliminerer potentielle risici på forhånd.

3.5 Reserver tilstrækkelig betjenings- og vedligeholdelsesplads

Reservér tilstrækkelig plads omkring ventilstammer, håndhjul og elektriske eller pneumatiske aktuatorer. Blokeret plads vil hindre den daglige koblingsdrift og senere rutinevedligeholdelse.

4. Strengt forbudte installationsscenarier

Mens todelte flangekugleventiler har universel stabilitet og omkostningsfordele, har de iboende strukturelle begrænsninger. Ukorrekt anvendelse i specifikke scenarier vil føre til irreversibelt slid og potentielle sikkerhedsrisici, som er klare tekniske tabuer.

4.1 Kontinuerlige produktionslinjer, der kræver hyppig vedligeholdelse

Den todelte boltede struktur kan ikke understøtte inline-udskiftning af indvendige sliddele. Når ventilsæder eller tætninger er slidt, skal hele ventilen fjernes og rørledningen afbrydes for vedligeholdelse. Den er ikke anvendelig til 24-timers kontinuerlige produktionsscenarier, der kræver regelmæssig rengøring og udskiftning af dele, hvor tredelte kugleventiler er den eneste brugbare mulighed.

4.2 Arbejdsforhold med partikulære, krystallinske eller højviskose medier

I modsætning til tredelte ventiler, der understøtter hurtig demontering og rengøring, kan todelte ventiler ikke let skilles ad for at fjerne interne aflejringer. Langtidsdrift med urene medier vil forårsage kontinuerlig slid på tætningsoverfladen og kuglestop, hvilket kraftigt øger sandsynligheden for fejl.

4.3 Rørledninger med kraftig vandhammer og hyppige tryksvingninger

Den todelte delte struktur har lavere slagfasthed sammenlignet med integrerede ventiler og forstærkede tredelte ventiler. Gentagen vandhammerslag og drastiske trykændringer vil løsne fastgørelsesbolte og dæmpe tætningsforspændingskraften, hvilket resulterer i vedvarende mediumlækage.

4.4 Langsigtet drosselregulering

Todelte flangekugleventiler er designet udelukkende til on-off kontrol frem for drosling. Langvarig halvåben drift vil forårsage højhastigheds-middelskuring på ventilsædet, hurtigt slid på spejltætningslaget og forårsage irreversibel lækage. Det tillader kun øjeblikkelig flowjustering, ikke kontinuerlig drosling.

4.5 Ikke-standardinstallation i eksplosionssikre scenarier

For brændbare og eksplosive medier vil udeladelse af statiske elimineringsanordninger eller installation af stilke nedad forårsage statisk akkumulering og medium aflejring, hvilket medfører alvorlige eksplosions- og brandrisici.5. Ofte stillede spørgsmål om Two-Piece

5. Ofte stillede spørgsmål om installation af todelt flangekugleventil

Q1: Hvilken installationsmetode giver længere levetid, lodret eller vandret?

For rene medier uden urenheder har installationsstillingen ringe indflydelse på levetiden. For sedimenttilbøjelige medier er vandret installation langt mere stabil. Det undgår effektivt intern aflejring af urenheder og reducerer slid på tætningsoverfladen, hvilket gør det til den foretrukne løsning til komplekse arbejdsforhold.

Q2: Hvorfor lækker ventiler kun under højt tryk, men ikke lavt tryk efter installation?

Over 90 % af sådanne fejl er forårsaget af ujævn bolttilspænding, pakningsforskydning og uudløst rørledningsspænding. Strukturelle afvigelser er ubetydelige under lavt tryk, men forstærkes under højt tryk, hvilket fører til tætningsfejl. Problemet kan løses ved at fastgøre boltene diagonalt igen og eliminere rørledningsspænding.

Q3: Kan todelte flangekugleventiler matche automatiske aktuatorer?

Ja. Standard højplatforms todelte flangekugleventiler er fuldt kompatible med elektriske og pneumatiske aktuatorer. De understøtter automatisk fjernstyring og er omkostningseffektive muligheder for automatiserede væskerørledninger.

Q4: Hvad forårsager blokering af nyinstallerede ventiler?

Almindelige årsager omfatter forseglingsoverfladeridser fra rørledningsurenheder, mikrodeformation forårsaget af tvungen flangejustering og manglende trykaflastningsprøvedrift. Disse er typiske installationsfejl snarere end problemer med produktkvalitet.

Q5: Hvordan vælger man mellem todelte og tredelte flangekugleventiler?

Vælg todelte kugleventiler til konventionelle arbejdsforhold med lav vedligeholdelsesfrekvens og krav til omkostningskontrol. Vælg tredelte kugleventiler til barske korrosive miljøer, medier med let tilsmudsning og kontinuerlige produktionssystemer, der kræver inline-vedligeholdelse. Der er ingen absolut overlegenhed mellem de to - kun scenariebaseret egnethed.

Konklusion

Den kernetekniske værdi af todelte flangekugleventiler ligger i deres fremragende tilpasningsevne til de fleste generelle industrielle væskescenarier. Med stabil struktur, moden ydeevne og kontrollerbare omkostninger er de blevet grundlæggende og kernekomponenter i moderne industrielle rørledninger. De fleste ventilfejl tilskrives uoverensstemmelser i arbejdsforhold og ikke-standardinstallation snarere end iboende produktfejl. En grundig forståelse af dets strukturelle afvejninger, installationsgrænser og applikationstabu hjælper ingeniører med at undgå stereotype installationsfejl, maksimere langsigtet driftsstabilitet, reducere de samlede vedligeholdelsesomkostninger og endelig realisere sikker, effektiv og bæredygtig drift af industrielle væskesystemer.
