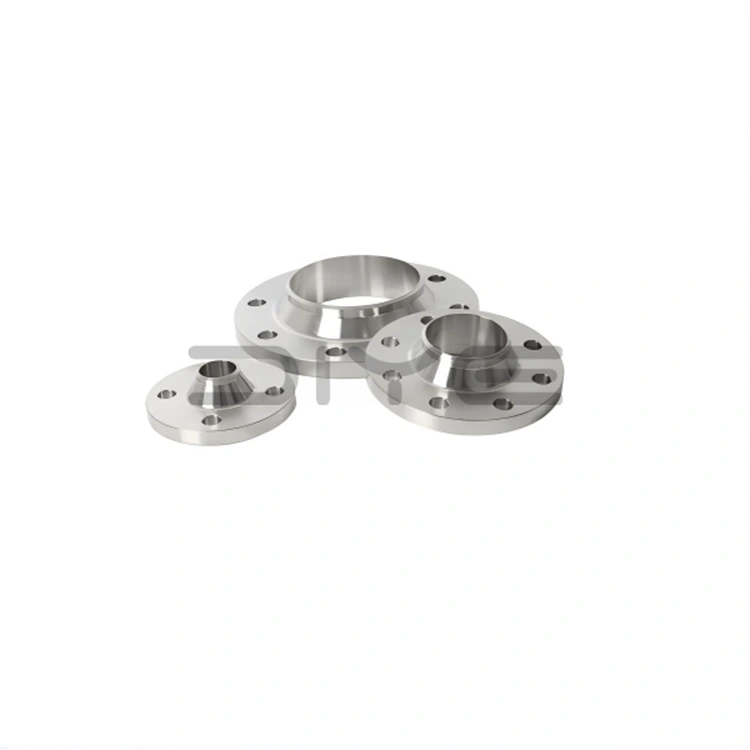

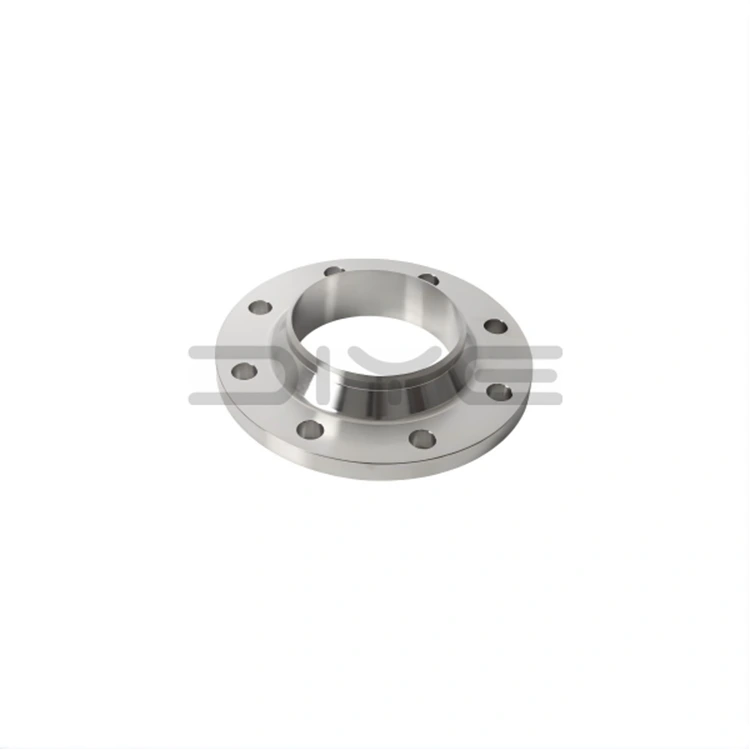

ANSI B16.5 Svejsehalsflange

Hver DIYE-VENTIL ANSI B16.5 svejsehalsflange gennemgår strenge tests, herunder dimensionsinspektion, materialeverifikation, ultralydstestning og tryktestning, hvilket sikrer fuld overensstemmelse med ANSI B16.5 og internationale kvalitetsstandarder. Vores vertikalt integrerede produktionsproces, fra råmaterialer til færdige produkter, garanterer ensartet produktkvalitet, sporbarhed og pålidelig ydeevne i forskellige kritiske applikationer.

Design og struktur

1. Overholdelse af standarder: Fuldt i overensstemmelse med ANSI/ASME B16.5-standarder, der dækker trykklassificeringer fra 150 til 2500 og nominelle diametre (NPS) fra 1/2 tomme til 24 tommer, med understøttelse af specialdesignede designs med stor diameter.

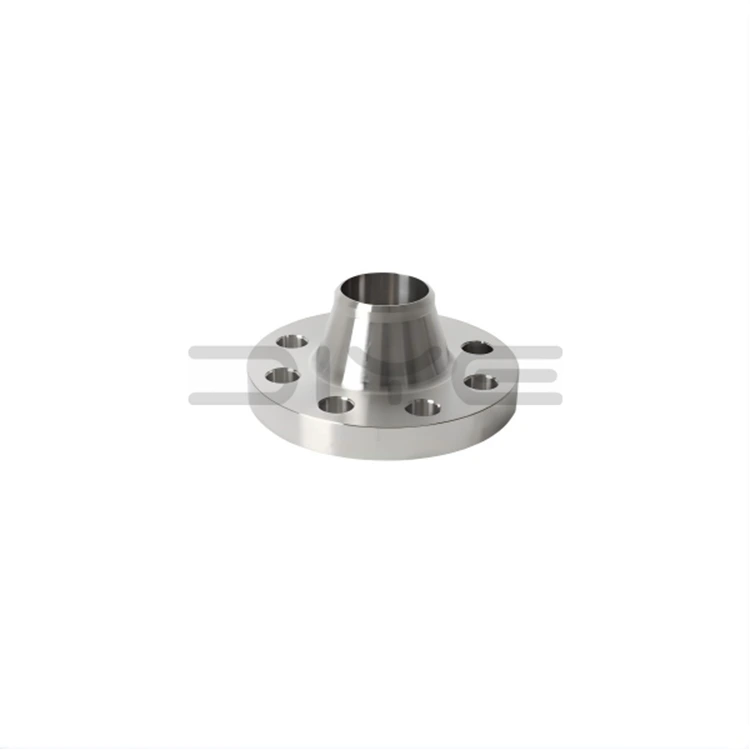

2. Integreret smedet konstruktion: ANSI B16.5 svejsehalsflanger har et langt, tilspidset, højhalset design med en glat overgangsbue, smedet af højkvalitets amerikanske standardmaterialer, inklusive A105 kulstofstål, F304/F316L rustfrit stål og legeret stål.

3. Præcisionsforseglingsoverflader: Standard forhøjet flade (RF), ringsamlingsflade (RJ) og flade ru overflade (MFM) er bearbejdet ved hjælp af CNC-bearbejdning for at sikre en tæt pakningspasning og lækagefri ydeevne.

4. Stumsvejsningsforbindelse: Designet til stumpsvejsning med fuld penetration til rørledninger, hvilket sikrer sømløs spændingsoverførsel og eliminerer spændingskoncentration i bunden af ​​navet.

Vigtige fordele

1. Enestående temperatur- og trykmodstand: Specielt designet til at modstå alvorlige termiske cyklusser, højt tryk, vibrationer og termisk krybning, velegnet til de mest krævende arbejdsmiljøer.

2. Permanent stabil tætning: Robuste svejsede samlinger og præcisionsbearbejdede tætningsflader giver en permanent, vedligeholdelsesfri tætning, afgørende for farlige og giftige mediemiljøer.

3. Overlegen strukturel stivhed: ANSI B16.5 svejsehalsflanger med høj hals giver fremragende stivhed, modstandsdygtighed over for deformation og udmattelsesbestandighed, hvilket sikrer lang levetid under cyklisk belastning.

4. Inspicerbar og pålidelig: Fuld penetration svejsninger giver mulighed for ikke-destruktiv testning (NDT), hvilket sikrer, at produktkvaliteten opfylder strenge industristandarder.

5. Omfattende specifikationer og stabil forsyning: In-house produktion sikrer rigelig lagerbeholdning, rettidig levering og evnen til at levere omkostningseffektive produkter til globale kunder.

Industrielle applikationer

DIYE-VENTIL ANSI B16.5 svejsehalsflanger er det foretrukne standardprodukt til følgende nøgleanvendelsesscenarier:

1. Olie- og gasindustrien: Rørledninger, raffinaderier og offshore-platforme.

2. Kemisk industri: Højtemperatur-, højtryks- og ætsende mediesystemer.

3. Kraftproduktionsindustri: Damprørledninger, kedelkredsløb og hjælpesystemer til kraftværker.

4. Trykbeholdere: Lagertanke, reaktorer og procesudstyr, der kræver den højeste integritet.

5. Rørledninger med høj integritet: Systemer til transport af brændbare, eksplosive og meget giftige væsker.

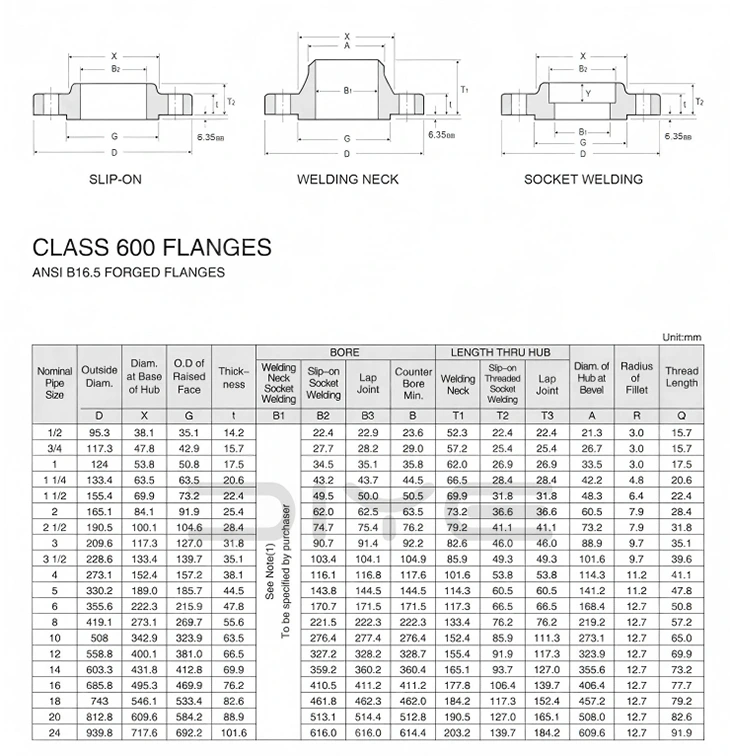

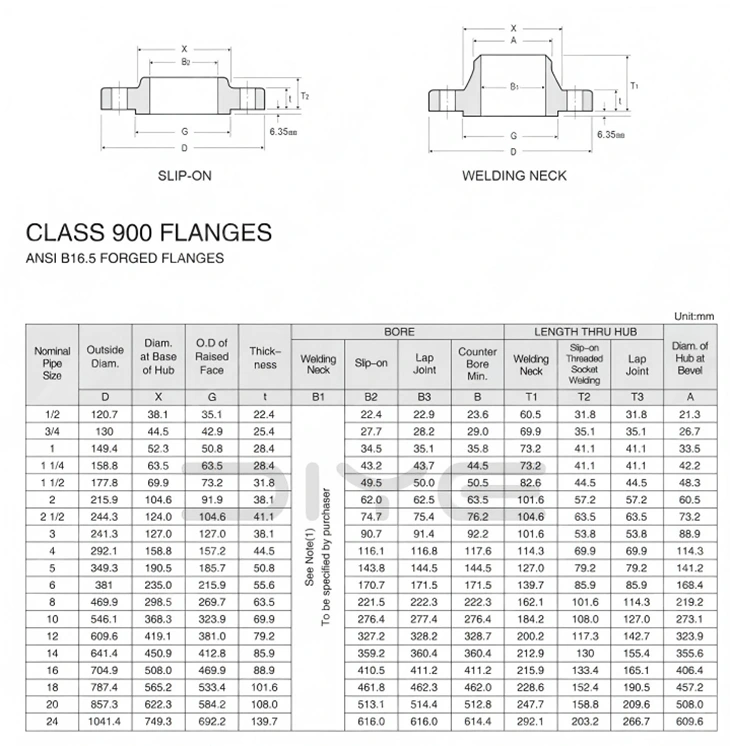

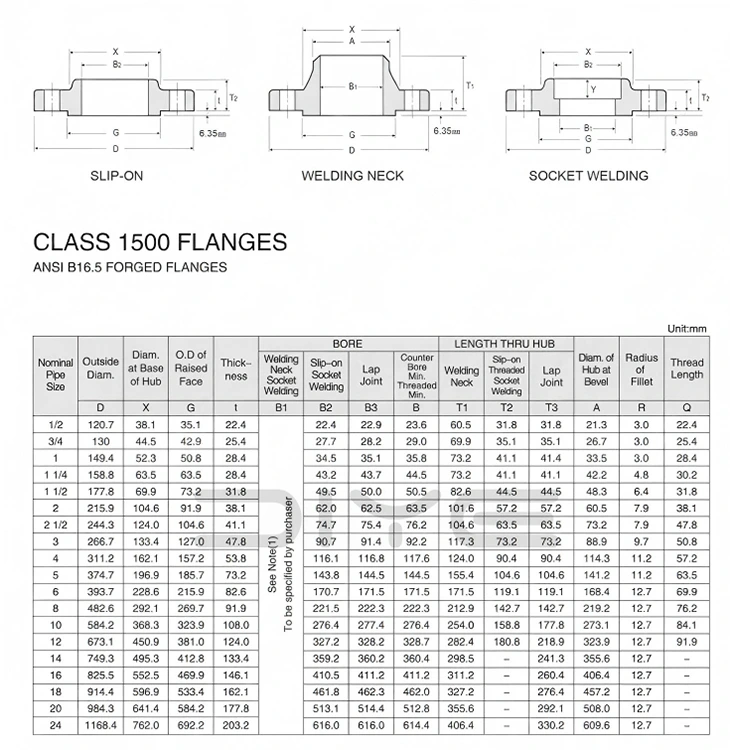

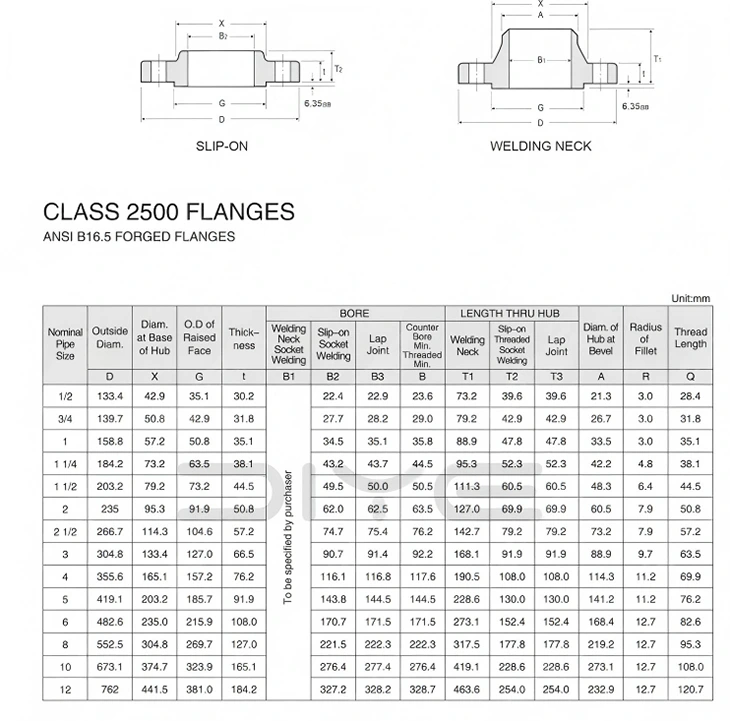

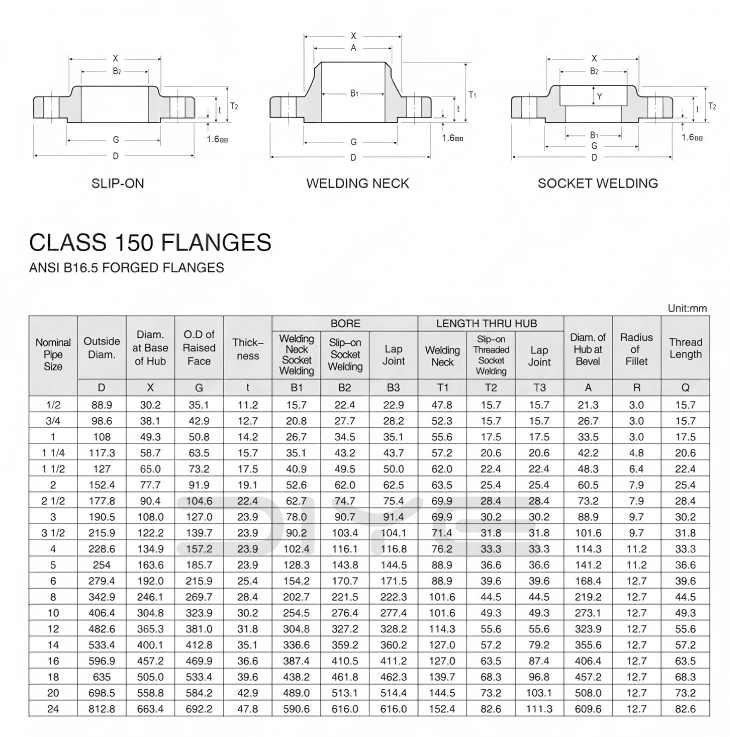

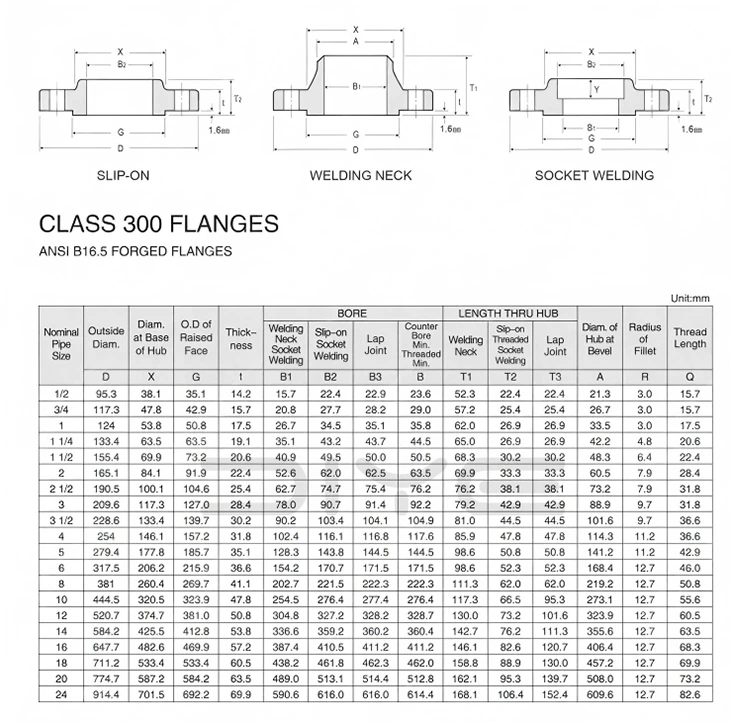

Tekniske parametre

FAQ

Spørgsmål: Kan den amerikanske standardflangeklasse og den kinesiske standard PN ombyttes?

A: De kan ikke ombyttes direkte. Klasse refererer til den amerikanske standardtrykklassificering, som er forskellig fra det nominelle PN-tryksystem. Den ydre diameter, bolthuller og tætningsfladedimensioner stemmer ikke overens, og blanding og sammenkobling er strengt forbudt.

Q: Hvad er NPS i amerikanske standardflanger? Hvordan svarer det til DN?

A: NPS refererer til den amerikanske standard nominelle diameter (tommer). For eksempel, NPS2 = DN50. Dette er kun til reference. Under installation og bestilling skal NPS + Klassen følges strengt, og DN alene kan ikke stoles på.

Q: Hvad er forskellene mellem WN- og SO-flanger?

A: WN-hals-svejseflange: Langhalssmedning, fuld penetrationssvejsning, modstandsdygtig over for høj temperatur og højt tryk, modstandsdygtig over for vibrationer, bruges til hovedrørledninger, trykbeholdere, brændbare og eksplosive medier;

SO halsløs stumpsvejsningsflange: Svejsning med kort hals, enkel installation, lav pris, kun egnet til mellem- og lavtryk, normal temperatur, almindelige procesrørledninger.

Q: Hvilken slags stålrør skal bruges med amerikanske standardflanger?

A: Kulstofstål bruger ASTM A106/A53 amerikansk standard sømløst rør; Rustfrit stål bruger ASTM A312-seriens rør.
