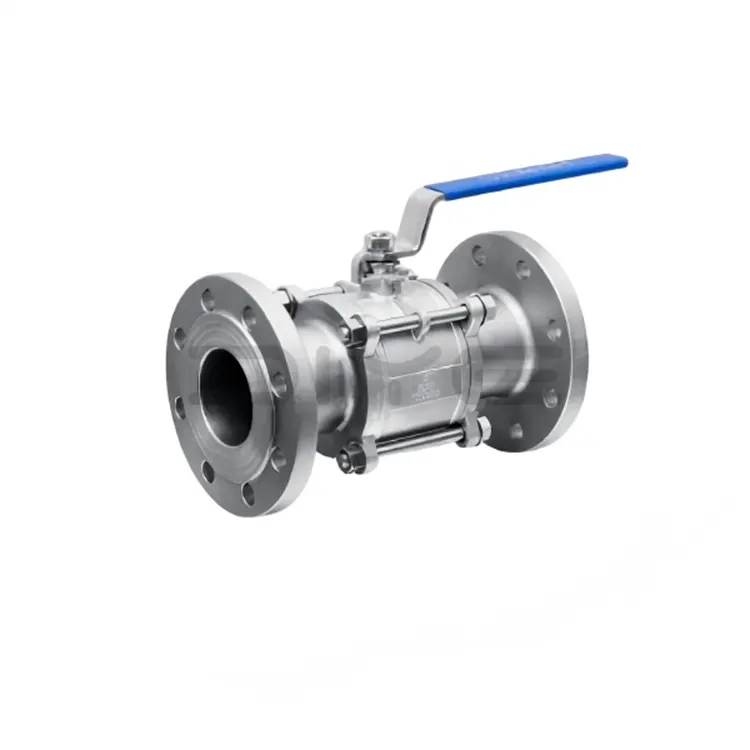

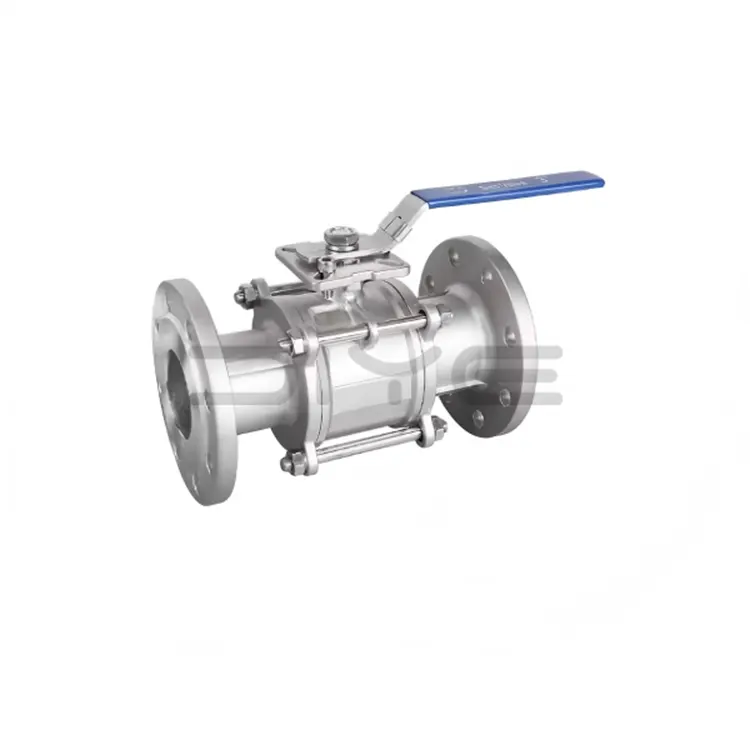

3 PC Flange Kugleventil

DIYE VALVE er en professionel eksportør og produktionsfabrik, der er specialiseret i 3PC-flangede kugleventiler, forankret i Kinas avancerede industrielle fremstillingssystem. Vi overholder streng kvalitetskontrol gennem hele produktionsprocessen, udstyret med komplet støbe-, bearbejdnings- og testudstyr for at sikre stabil ydeevne og rettidig levering til vores globale kunder.

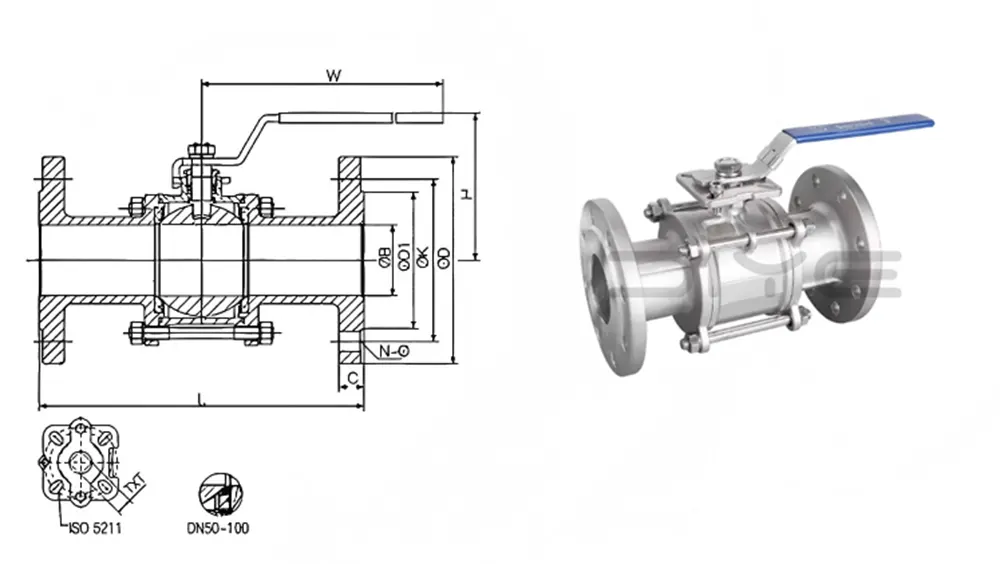

Produktstruktur og kerneegenskaber

3PC-flangekugleventilen har et tredelt opdelt design. Ventilhuset består af et centralt hovedhus og venstre og højre flange endehætter, lavet af 304/316/316L rustfrit stål gennem smedning og præcisionsbearbejdning, med fremragende korrosionsbestandighed, høj trykmodstand og høj temperaturbestandighed.

Kerneydelsesfordele

1. 90° rotation muliggør hurtig åbning og lukning med lav strømningsmodstand.

2. Bruger højtydende PTFE-pakninger til tovejs nul-lækage tætning.

3. Giver mulighed for online adskillelse og vedligeholdelse, hvilket resulterer i en lang levetid.

4. Kompatibel med fire drivmetoder: manuel, snekkegear, pneumatisk og elektrisk.

5. Opfylder internationale standarder som GB, ANSI, JIS og DIN.

Arbejdsprincip

1. Åbningsproces: 3PC-flangekugleventilens drivenhed roterer ventilstammen og kuglen. Når kuglens gennemgående hul flugter med rørledningen, åbner ventilen helt, så væsken kan flyde jævnt.

2. Lukkeproces: Ventilspindelen roterer kuglen 90°, og bringer kuglens gennemgående hul på linje med rørledningen. Den faste del af bolden blokerer fuldstændigt væskepassagen og opnår pålidelig afspærring. På dette tidspunkt er ventilen helt lukket.

3. Tætningsmekanisme: Den højpræcisionsbearbejdede kugle matcher præcist PTFE-tætningsringen, hvilket sikrer pålidelig tovejsforsegling under forskellige driftsforhold.

Ansøgninger

3PC-flangekugleventilen er velegnet til forskellige medier, herunder vand, damp, olie, gas, syrer, alkalier og ætsende væsker. Det er meget udbredt i petrokemiske, fødevare- og drikkevare-, farmaceutiske, vandbehandlings-, HVAC-, papirfremstillings- og metallurgiske industrier.

Kvalitetssikring og certificeringer:

1.Autoritative certificeringer

Med autoritative certificeringer som ISO 9001, CE, EAC, GOST og API 6D/607 opfylder den direkte projektadgangskravene i Europa, Amerika, SNG, Mellemøsten og Sydøstasien.

2.Fuld-proces test

Råmaterialespektralanalyse, 1,5 gange vurderet trykvand/lufttrykstest, tætningsydelsestest, ≥100.000 åbnings- og lukkelevetid test, hvilket sikrer 100 % produktkvalifikation før forsendelse.

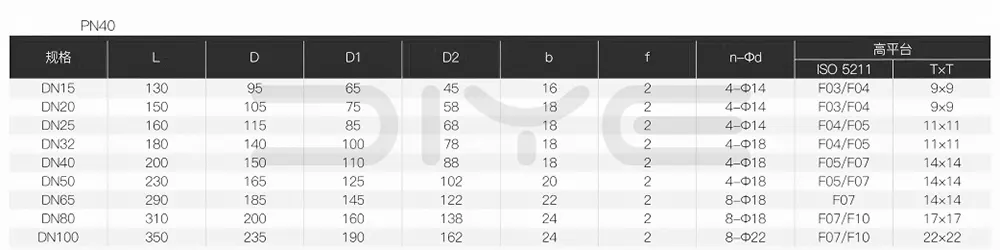

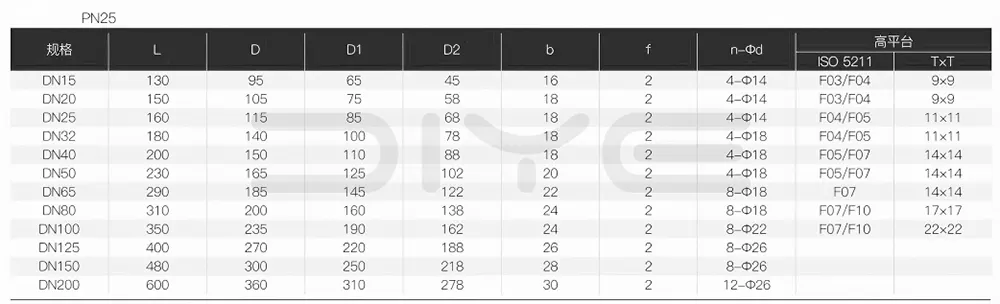

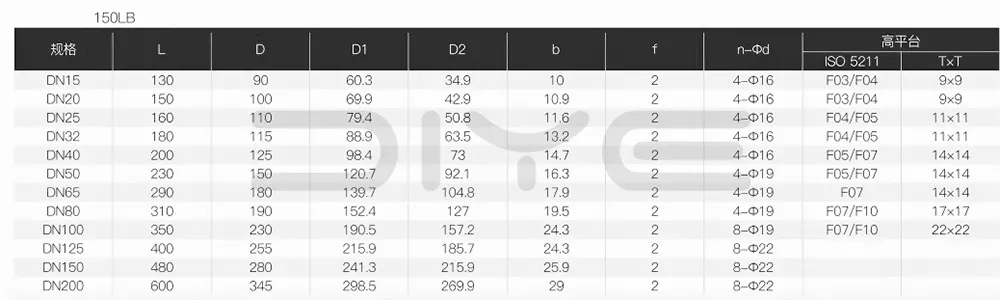

Tekniske parametre

Support og tilpasningstjenester

1. One-Stop Supply: Leverer et komplet sæt af ventiler, aktuatorer, flanger, pakninger og bolte, hvilket forenkler oversøiske indkøb og installationsprocesser.

2. Fleksibel tilpasning: Vi kan justere gevindstandarder (NPT/BSP/G/BSPT osv.), trykklassificeringer, materialevalg, tætninger, ikke-standardstørrelser, specielle grænseflader, platformsændringer, udseendeudskrivning, logotilpasning osv., for at imødekomme forskellige projektbehov i ét stop.

Ofte stillede spørgsmål

Q: Hvordan vælger man tætningsmaterialet til 3PC-flangede kugleventiler?

A: 1. PTFE (F4): Blød forsegling til generelle formål, driftstemperatur -20 ℃ til 200 ℃, med fremragende tætningsydelse og korrosionsbestandighed.

2. Forstærket PTFE: Velegnet til anvendelser ved højere temperaturer (≤250℃).

3. Metalforsegling (hård forsegling): Designet til medier med høj temperatur (≤600 ℃), højt tryk og partikelholdige medier.

Spørgsmål: Hvad er udskiftningscyklussen af ​​tætninger til 3PC-flangede kugleventiler?

A: 1. Soft Seal (PTFE): 1-2 år under gunstige arbejdsforhold; forkortet til 3-6 måneder under ætsende eller høje temperaturforhold.

2. Metalforsegling: 3-5 år, afhængig af faktiske slidforhold.
