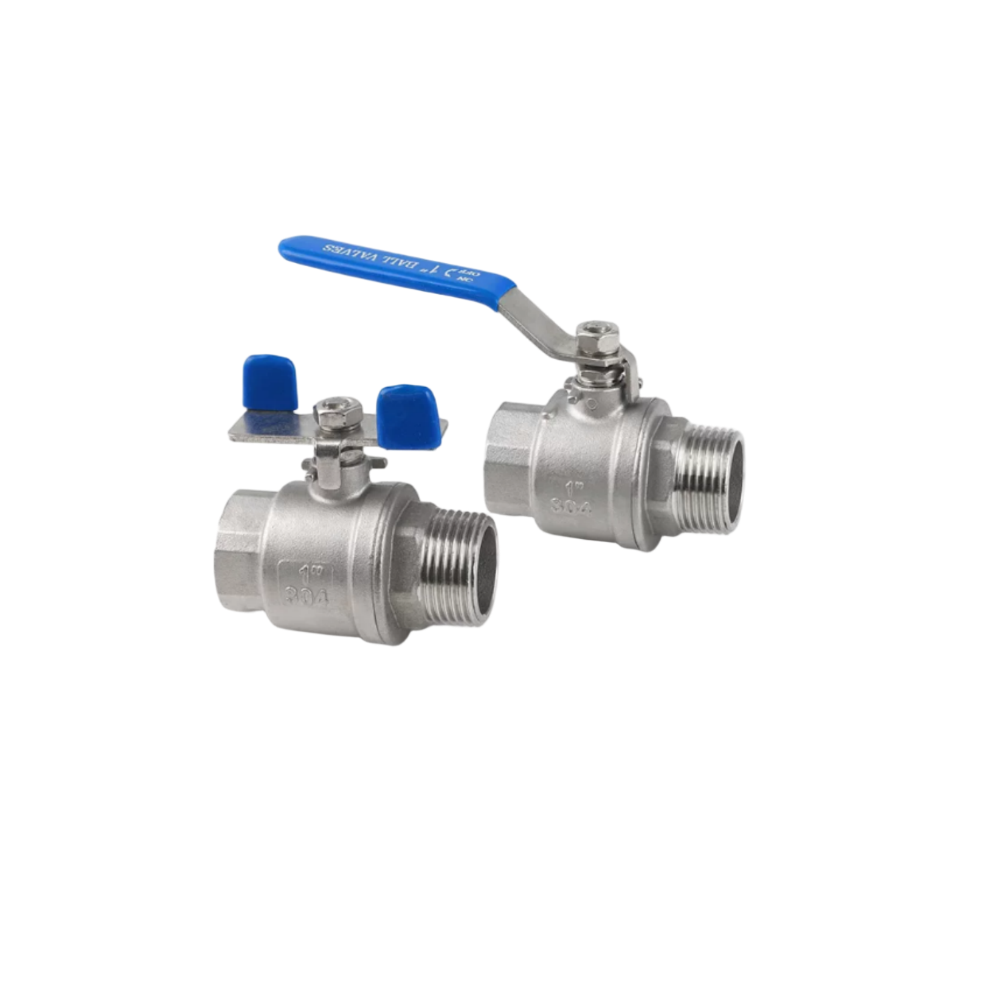

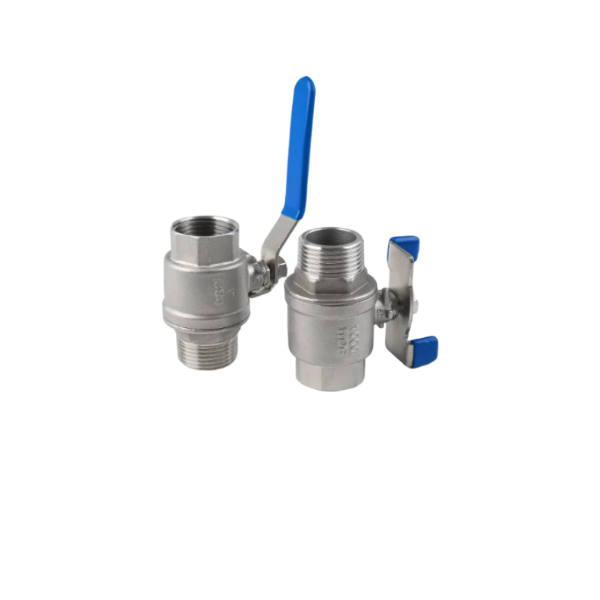

Todelt han-gevind kugleventil

Produktoversigt

Denne todelte han-gevindkugleventil anvender smedet todelt splitkonstruktion, udstyret med han- og hungevind-ender på begge sider. Ingen svejsning eller flanger påkrævet, hvilket muliggør hurtig installation på stedet til rørledninger med små boringer. Den todelte han-gevind-kugleventil har solid konstruktion og stabil trykmodstand, som er meget udbredt i let industri, HVAC, vandforsyning og afløbsrørledninger, og fungerer som en populær manuel væskeafspærringsventil til eksportprojekter.

Arbejdsprincip

Den todelte udvendige kugleventil med indvendigt gevind styrer væskestrømmen ved 90° kvart omgang rotation af den indvendige kugle, der drives af spindlen. Når kugleboringen flugter med rørledningens retning, flyder mediet frit. Efter rotation 90° presser kugleoverfladen tæt mod sædet for at blokere væske og opnå bobletæt afspærring. Kvart-sving-designet muliggør enkel og hurtig on-off-betjening.

Materiale introduktion

Ventilhuset er smedet af højkvalitets SS304 / SS316 rustfrit stål med CNC-bearbejdning, ensartet vægtykkelse, god trykmodstand og rustbeskyttelse. Præcis bearbejdet kugle og spindel i rustfrit stål er slidstærke og anti-jamming. Standard PTFE-sæde er temperaturbestandigt og svagt korrosionsbestandigt med lav friktionskoefficient, hvilket sikrer langsigtet pålidelig tætningsydelse af den todelte hangevindkugleventil.

Fordele

1.Kompakt og let struktur: Todelt delt krop, lille størrelse og let vægt for at spare plads til installation af rør.

2.Nem og hurtig installation: Han- og hungevind-ender forbindes direkte til rør uden svejsning for at reducere byggeomkostningerne.

3.Fremragende korrosionsbestandighed: Smedet rustfrit stålhus modstår rust, kompatibelt med vand, gas, olie og flere medier.

4.Overlegen tætningsydelse: Præcis afstemt kugle med blødt PTFE-sæde giver pålidelig bobletæt afspærring.

5.Jævn og hurtig betjening: 90° kvart-drejning design med lavt drejningsmoment, velegnet til hyppig åbning og lukning.

6.Bred anvendelse og omkostningseffektiv: Velegnet til vandforsyning, HVAC og let industrirørledninger. Den todelte hangevindkugleventil er en foretrukken ventil til generelle industrielle rørsystemer.

Tekniske parametre

FAQ

Q1: Hvilken forbindelsestype bruger den todelte hangevindkugleventil?

A: Male & female thread connection. Almindelige størrelser spænder fra 1/4" til 2", let at samle og skille ad på små rør.

Q2: Hvordan vælger man mellem SS304 og SS316?

A: SS304 til vand, gas og normal olie. SS316 anbefales til havvand og let ætsende medier for bedre korrosionsbestandighed.

Spørgsmål 3: Kan den todelte indvendige gevindkugleventil forsynes med aktuatorer?

A: Ja, den leveres med standard monteringspude, som kan monteres med pneumatiske eller elektriske aktuatorer til automatisk styring.

Q4: Hvad er temperaturområdet for PTFE-sædet?

A: Standard PTFE sæde fungerer fra -20 ℃ til 180 ℃, opfylder de fleste generelle arbejdsbetingelser.

Q5: Kan du levere tilpasset service til eksportordrer?

A: Ja, brugerdefinerede størrelser, låsbart håndtag, paknings- og eksportdokumenter er tilgængelige.
