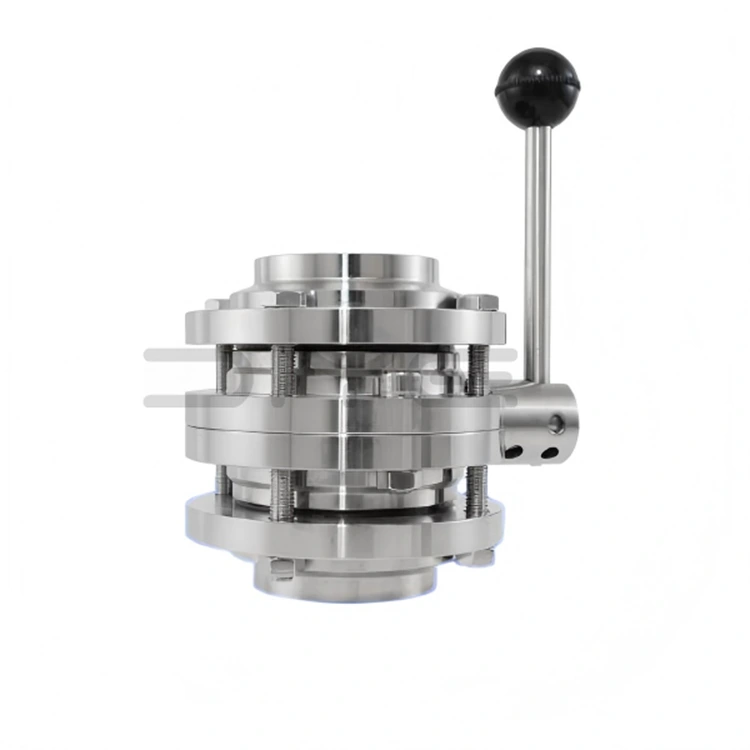

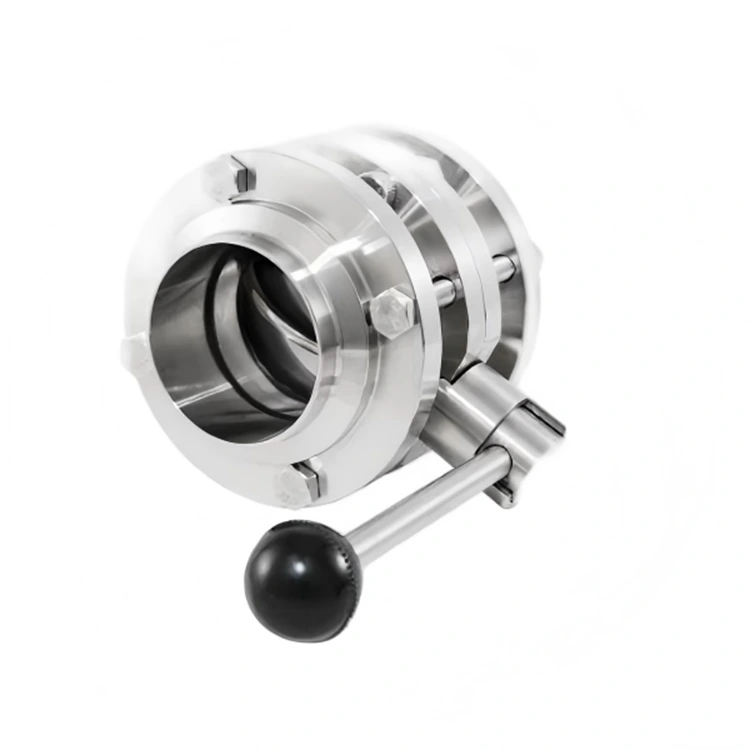

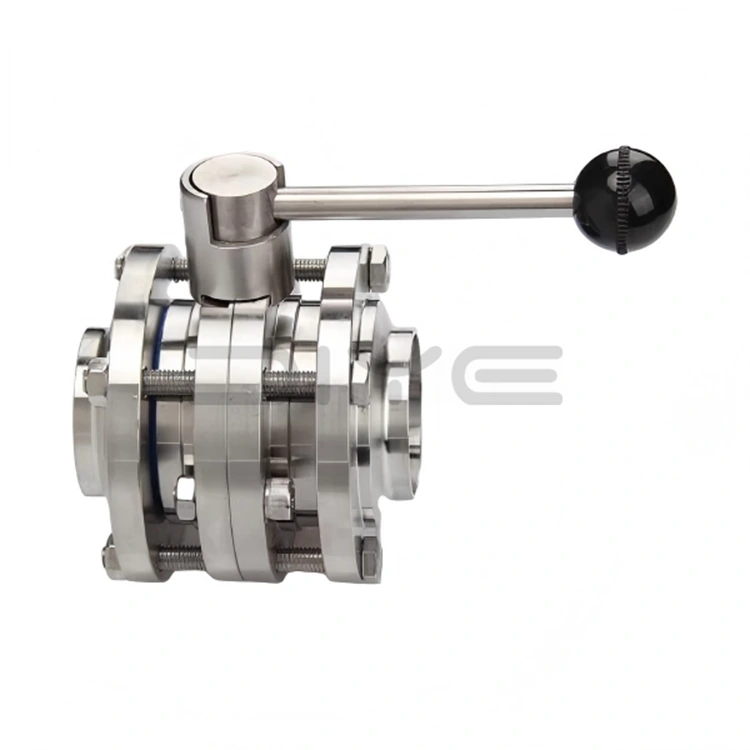

Sanitær 3-delt sommerfugleventil

Den sanitære 3-delt sommerfugleventil har en klassisk delt tredelt struktur, bestående af et centralt ventilhus, to forbindelsesflanger eller klemmer på begge sider og indvendig ventilskive, spindel og tætninger. Sammenlignet med integrerede sommerfugleventiler er dens største fordel fuldstændig adskillelse. Vedligeholdelse og rengøring kræver ikke adskillelse af hele rørledningen; blot at løsne klemmerne eller boltene i begge ender giver mulighed for grundig rengøring, desinfektion og udskiftning af sårbare dele, hvilket reducerer nedetid og vedligeholdelsesomkostninger markant.

Præcisionsfremstilling og hygiejnestandarder

Den sanitære 3-delt sommerfugleventil anvender højpræcisions CNC-bearbejdningsteknologi, ved hjælp af premium SUS304 (1.4301) eller SUS316L (1.4404) rustfrit stål, med bearbejdningstolerancer kontrolleret inden for ±0,01 mm. Både indvendige og ydre overflader er spejlpolerede, med en indvendig vægruhed på Ra≤0,4μm (præcisionen kan øges efter behov), hvilket eliminerer sanitære døde hjørner. Den opfylder GMP og EHEDG standarder og understøtter CIP online rengøring og SIP højtemperatur dampsterilisering.

Overlegne materialer og tætningsydelse

1. Ventilhus/skivemateriale: SUS304 eller SUS316L rustfrit stål, korrosionsbestandigt og holdbart.

2. Forseglingsmateriale: FDA-certificeret fødevaregodkendt EPDM, silikone (SI) eller PTFE, præcisionsbearbejdet til en perfekt forsegling.

3. Forseglingsklasse: Klasse VI, tovejs nullækage, eliminerer medielækage og krydskontaminering.

4. Overfladebehandling: Elektrolytisk polering eller mekanisk polering, Ra≤0,8μm (op til Ra≤0,4μm), let at rengøre og fri for rester.

Tekniske parametre og tilpasningstjenester

1. Nominel diameter: DN10～DN150 (1/2"～6")

2. Nominelt tryk: PN10/16 (1,0/1,6 MPa)

3. Driftstemperatur: -30℃～+150℃ (afhængigt af tætningsmateriale)

4. Betjeningsmetode: Manuelt håndtag i flere positioner (90° rotation til åbning og lukning, justerbar flow); valgfri pneumatisk/elektrisk aktuator til automatisk styring

5. Tilslutningsmetode: Klemme, flange, gevind (tilpasses)

6. Standarder: Overholder 3A, DIN, SMS, ISO, IDF, GB/T 2238

Kvalitetssikring

Som en betroet producent af 3-delt sommerfugleventiler i Kina, kontrollerer DIYE VALVE strengt hele produktionsprocessen: råmaterialer gennemgår spektralanalyse ved ankomsten, og færdige produkter gennemgår tryktest, tætningstest og renhedstest, før de forlader lageret for at sikre stabil og pålidelig produktydelse.

Skræddersyede løsninger

Vi tilbyder skræddersyede tjenester, der dækker ikke-standardstørrelser, speciel poleringspræcision og tilpassede tilslutningsmetoder. Vores ingeniørteam vil kombinere kundernes behov for at levere personlige løsninger, der opfylder internationale standarder.

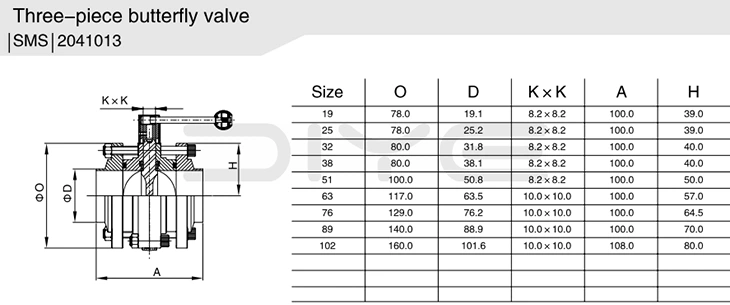

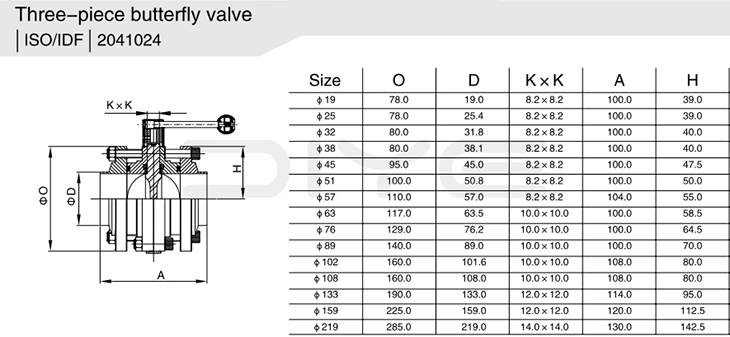

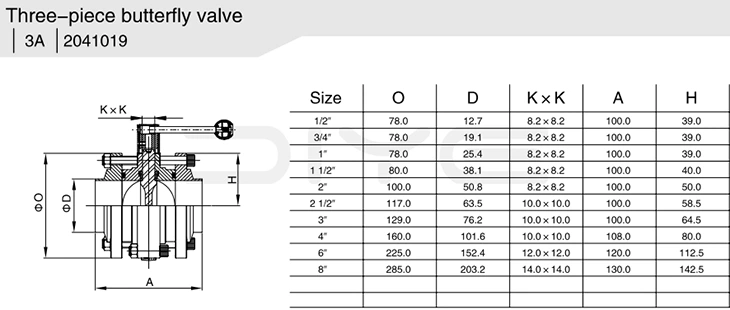

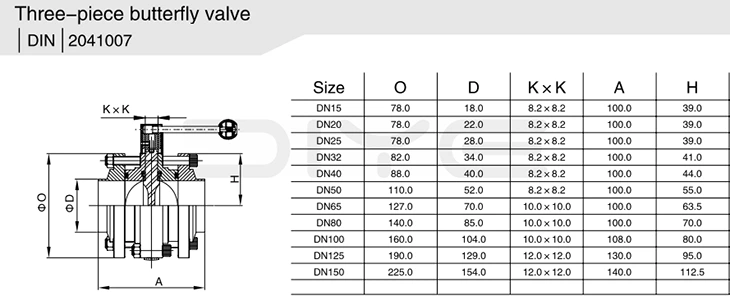

Tekniske parametre
