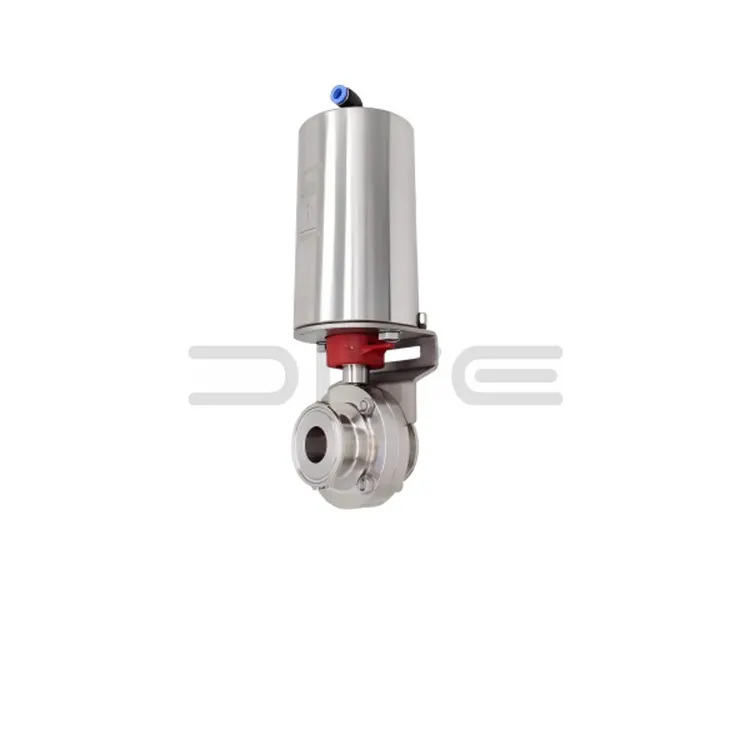

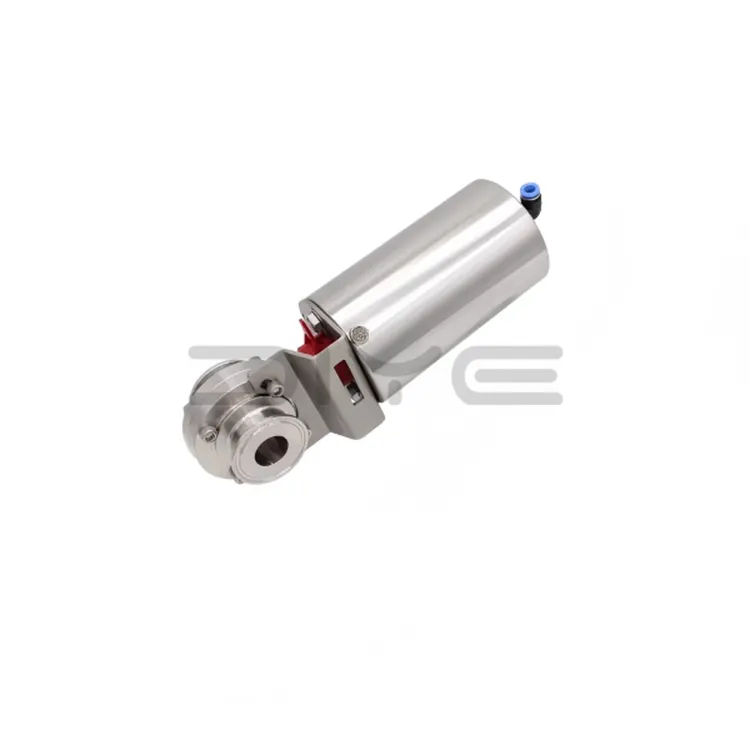

Pneumatisk betjent sanitær sommerfugleventil

DIYE VENTILEN pneumatisk betjent sanitær sommerfugleventil er uafhængigt udviklet og fremstillet af vores fabrik. Det er en højtydende kernekontrolkomponent til automatiserede produktionsscenarier i sanitære væskerørsystemer. Fremstillet i Kina overholder dette produkt strenge kvalitetskontrolstandarder, der integrerer avanceret pneumatisk kontrolteknologi og et sanitært strukturelt design, der opfylder de strenge hygiejnekrav fra fødevare-, drikkevare-, farmaceutiske og biologiske industrier.

Ventilen bruger en pneumatisk aktuator som sin kernekraftkilde, perfekt matchet med et sanitært sommerfugleventilhus. Det muliggør hurtig, fjernbetjent og automatiseret åbning og lukning af medier, hvilket forbedrer pipelinedriftseffektiviteten og stabiliteten. Dens dødvinkelfri struktur forhindrer medierester og bakterievækst, pålidelig forsegling sikrer nul medielækage, og dens hurtige reaktionsevne tilpasser sig de dynamiske tilpasningsbehov for automatiserede produktionslinjer, og overholder fuldt ud sanitetsindustriens CIP (Clean-in-Place) og SIP (Sterilize-in-Place) krav.

Grundlæggende arbejdsprincip

Den pneumatiske aktuator af den pneumatisk betjente sanitære sommerfugleventil driver ventilstammen til at rotere ventilskiven og dermed åbne og lukke ventilen. Når luft kommer ind i den ene side af aktuatoren, skubber den stemplet, hvilket får ventilspindelen til at rotere, hvilket afslutter åbningen og lukningen. Afhængigt af aktuatorstrukturen er den tilgængelig i to tilstande: dobbeltvirkende og enkeltvirkende.

- Dobbeltvirkende aktuator: Skiftende luftindtag og udblæsning fra begge sider opnår fremad og tilbagegående ventilskiverotation. Velegnet til scenarier, der kræver hyppig åbning og lukning, giver stabil drift og stærk tilpasningsevne.

- Enkeltvirkende aktuator: Drevet af luftindtag på den ene side, den anden side er afhængig af fjederkraft til automatisk nulstilling ved lufttilførselssvigt. Dette sikrer sikker drift af rørledningen og undgår potentielle sikkerhedsrisici i tilfælde af svigt af luftforsyningssystemet.

Desuden kan ventilåbnings- og lukkevinklen justeres fleksibelt via aktuatoren. Nogle modeller understøtter trinløs justering fra 0° til 90°, der opfylder både grundlæggende rørledningsåbnings- og lukningskontrol og behov for finflowregulering, tilpasset forskellige produktionsscenarier.

Valgfri pneumatiske aktuatorer og tilbehør

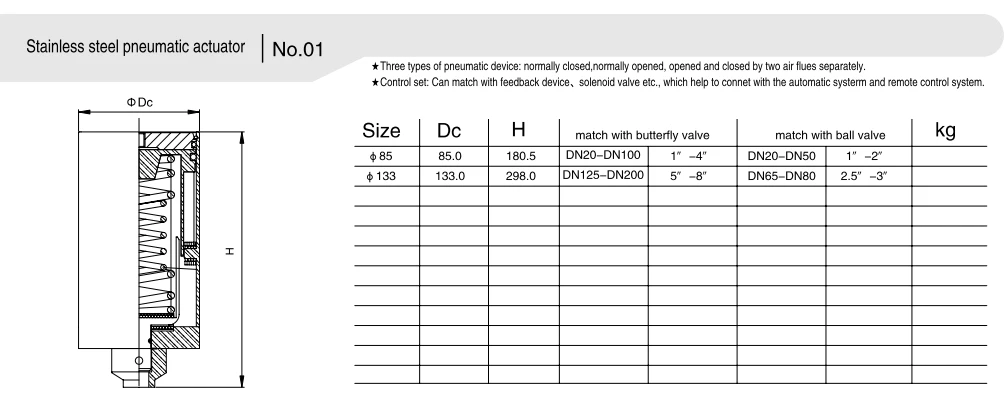

1. Valgfri pneumatiske aktuatorer

- Enkeltvirkende aktuator: Udstyret med fjedernulstillingsfunktion vender den automatisk tilbage til sin oprindelige position ved lufttilførselssvigt, hvilket giver høj sikkerhedsbeskyttelse og egnet til scenarier med høje sikkerhedskrav.

- Dobbeltvirkende aktuator: Drevet af dobbelte luftkilder, hvilket giver jævne og stabile åbnings- og lukkehandlinger og høj holdbarhed. Velegnet til højfrekvente driftsscenarier såsom kontinuerlige produktionslinjer.

2. Matchende tilbehør

- Pneumatisk triplet: Sammensat af et filter, trykreduktionsventil og smøreapparat, filtrerer den urenheder i lufttilførslen, stabiliserer lufttrykket, smører aktuatoren, forlænger levetiden og sikrer stabil ventildrift.

- Magnetventil: Styrer lufttilførslen, muliggør fjernåbning og lukning af ventiler, letter integration med et centralt kontrolsystem og forbedrer automatisering.

- Positionstransmitter: Giver feedback i realtid om ventilåbnings- og lukningsstatus, hvilket muliggør realtidsovervågning af det centrale kontrolsystem og sikrer kontrollerbare produktionsprocesser.

- Grænseafbryder: Forhindrer ventilskivens overskridelse, undgår mekanisk skade og beskytter ventilstrukturen.

- Håndhjulsmekanisme: Bruges til manuel nødbetjening; tillader ventilåbning og lukning, selv i tilfælde af lufttilførselssvigt, hvilket sikrer kontinuitet i produktionen.

Om DIYE VALVE

Som en professionel producent og leverandør af pneumatisk betjent sanitær sommerfugleventil fremstillet i Kina, besidder DIYE VALVE et komplet R&D, produktion, salg og eftersalgsservicesystem, forpligtet til at levere produkter af høj kvalitet og opmærksom service til globale kunder.

Vi har et professionelt udenrigshandels- og teknisk team, der taler flydende engelsk, russisk, arabisk og andre sprog, og tilbyder 24-timers online support til at besvare spørgsmål vedrørende produktvalg, installation, idriftsættelse og vedligeholdelse, og tilbyder flersprogede installations- og vedligeholdelsesmanualer. Vores fabrik implementerer en streng kvalitetsinspektionsproces, der strengt kontrollerer hvert trin fra valg af råmateriale til produktlevering, hvilket sikrer, at hver ventil lever op til højkvalitetsstandarder.

For at løse de udfordringer med indkøb af reservedele, som oversøiske kunder står over for, leverer vi almindeligt brugte reservedele såsom tætninger, pneumatiske tredobbelte enheder og magnetventiler, hvilket væsentligt forkorter logistikcyklusser og reducerer indkøbsomkostninger. Vi tilbyder også 12 måneders garanti på hele ventilenheden og 6 måneders garanti på sårbare dele. I løbet af garantiperioden vil ikke-menneskeskabte fejl blive repareret gratis, hvilket fuldstændigt garanterer brugeroplevelsen for oversøiske kunder.

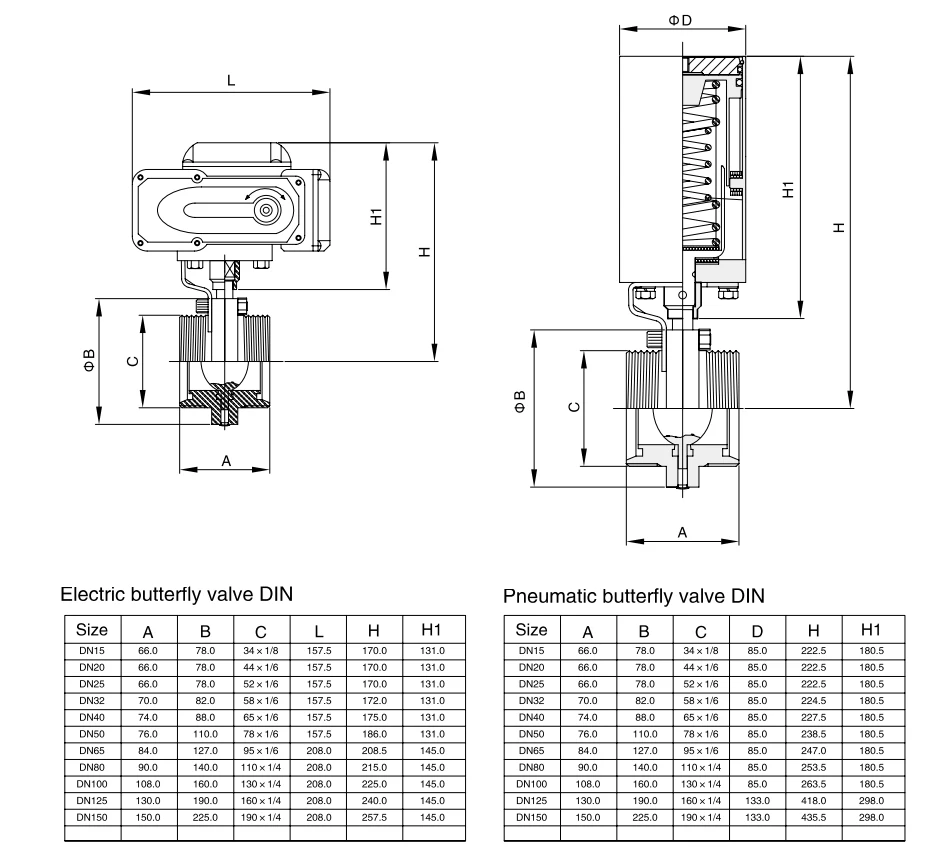

Tekniske parametre

FAQ

Q: Hvilke typer pneumatiske aktuatorer er tilgængelige til sanitære pneumatiske sommerfugleventiler, og hvordan vælger man dem?

A: De almindelige typer er enkeltvirkende og dobbeltvirkende pneumatiske aktuatorer, valgt ud fra sikkerhedskravene og driftsfrekvensen for arbejdsforholdene: ① Dobbeltvirkende aktuator: Drevet af dobbelte luftkilder åbner og lukker ventilen stabilt med hurtig respons, velegnet til konventionelle sanitære arbejdsforhold med automatiske produktionslinjer og højfrekvente styrings-, luft- og luftbehov udstyret med drift, luft- og kildebehov; ② Enkeltvirkende aktuator: Med fjederreturstruktur, drevet af luftindtag på den ene side og automatisk nulstillet (åbn/luk) efter lufttab, har den høj sikkerhed og beskyttelsesydelse, velegnet til højrisiko sanitære arbejdsforhold, hvor mediet er brandfarligt, giftigt og ætsende, og kan effektivt undgå sikkerhedsrisici i rørledningen efter luftkildesvigt.

Q: Hvilket tilbehør er nødvendigt til sanitære pneumatiske sommerfugleventiler? Hvad er funktionen af ​​kernetilbehøret?

A4: Grundlæggende obligatorisk A:tilbehør + valgfrit tilbehør efter behov, kernetilbehøret og deres funktioner er: ① Pneumatisk tredobbelt enhed (filter + trykreduktionsventil + olietågeanordning): Obligatorisk, filtrerer urenheder fra luftkilden, stabiliserer lufttilførselstrykket, smører indvendige dele af aktuatoren og forlænger aktuatorens levetid; ② Magnetventil: Valgfri, fjernstyrer on-off af luftkilden, realiserer automatisk og centraliseret åbning og lukning af ventilen og er velegnet til sammenkobling af det centrale kontrolsystem; ③ Positionsfeedback-enhed: Valgfri, realtidsfeedback af ventilens åbnings- og lukningsstatus (åben/luk/neutral), hvilket letter fjernovervågning af rørledningsdrift; ④ Håndhjulsmekanisme: Valgfrit, ventilen kan betjenes manuelt, når luftkilden svigter, egnet til nødarbejdsforhold; ⑤ Grænseafbryder: Valgfri, forhindrer ventilskiven i at rotere over slag og beskytter ventilhuset og tætningerne.

Q: Hvad er kravet til luftkildetryk for sanitære pneumatiske sommerfugleventiler? Kan den tilpasse sig den ikke-standardiserede luftkilde på stedet?

A: Det konventionelle adaptive luftkildetryk er 0,4~0,8MPa, hvilket er det industrielle generelle standardlufttryk og egnet til de fleste luftforsyningsforhold på stedet; hvis luftkilden på stedet er et ikke-standardtryk (lavere end 0,4 MPa eller højere end 0,8 MPa), kan der leveres en tilpasset adaptiv pneumatisk aktuator, og en trykreduktionsventil/boosterventil kan udstyres til at justere lufttrykket for at sikre normal åbning og lukning af ventilen uden yderligere transformation af on-site luftforsyningssystemet.
