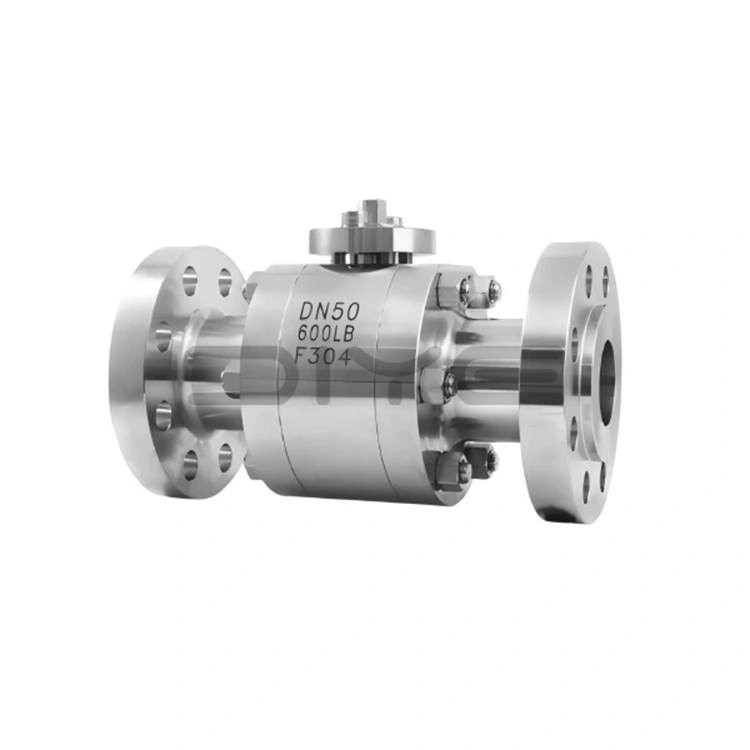

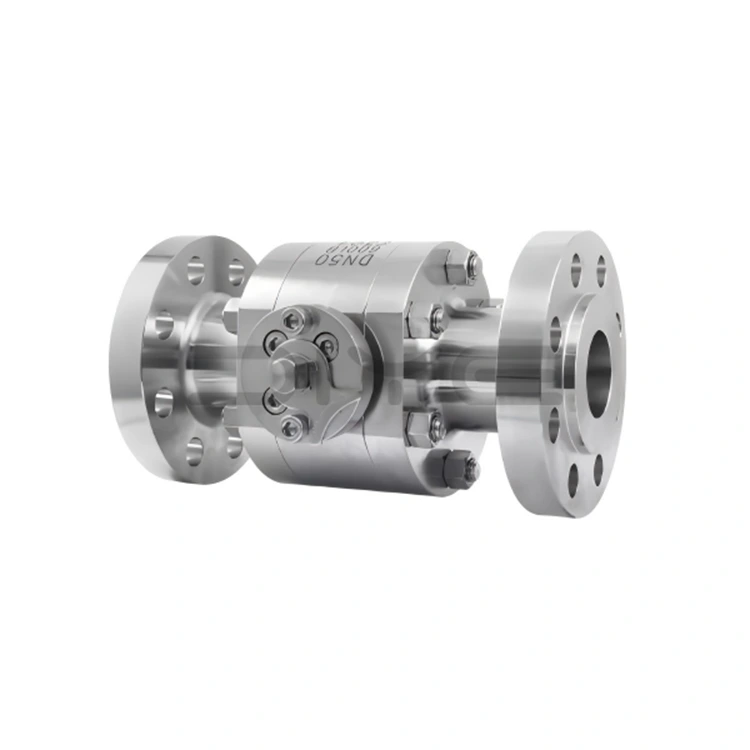

Smedet stål højtryksflangekugleventil

DIYE VALVEs smedede stål højtryksflangede kugleventilserie er designet, fremstillet og testet i nøje overensstemmelse med flere nationale og internationale standarder for at sikre, at produktets ydeevne opfylder globale tekniske behov.

- Design- og produktionsstandarder: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Flangeforbindelsesstandarder: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Strukturelle længdestandarder: ASME B16.10

- Teststandarder: GB/T 13927, ISO 5208

Standard nominelle diametre: DN10~DN300 (1/4"~12"), trykklassifikationer: Klasse 150~Klasse 600 (PN10~PN100); brugerdefinerede højtryks-ikke-standardspecifikationer såsom 2500LB og PN400 er tilgængelige, og nominelle diametre kan justeres i henhold til kundetegninger for at tilpasse sig forskellige højtryksrørledningskrav.

Kerneproduktfordele

1. Smedede materialer af høj kvalitet, stabil ydeevne

Hovedmaterialet i smedet stål højtryksflangekugleventil er smedet stål af høj kvalitet, velegnet til forskellige barske arbejdsforhold, specifikt som følger:

- Carbon Steel Smedegods (WCB/A216-WCB): Høj strukturel styrke, velegnet til konventionelle ikke-korrosive højtryksforhold (såsom almindelige industrielle olie- og gasrørledninger).

- Rustfrit stålsmedning (F304/F316L): 304-materiale er modstandsdygtigt over for mild korrosion, velegnet til generelle højtrykskemikalier, vandbehandling og andre forhold; 316L-materiale, med tilsat molybdæn, forbedrer korrosionsbestandigheden og oxidationsbestandigheden markant, velegnet til stærkt korrosive miljøer såsom syrer, alkalier, svovlholdige medier og havvand. Dens levetid under højtryks-korrosive forhold er 3-5 gange så lang som almindelige kugleventiler af kulstofstål.

- Speciel stålsmedning (såsom 35CrMoA): Skræddersyet til ekstremt højt tryk og specielle arbejdsforhold, hvilket giver pålidelig materialestøtte.

2. Højtydende tilbehør, sikkert og holdbart

Alt tilbehør til den smedede stål højtryksflangede kugleventil er lavet af højtryks specialiserede materialer, der sikrer den overordnede stabilitet og sikkerhed af ventilen:

- Ventilstamme: Lavet af slidbestandigt og korrosionsbestandigt smedegods såsom 2Cr13/A246-416, med en nitreret overfladebehandling, der tilbyder fremragende vridningsstyrke. Det bundmonterede design med en bageste tætningsstruktur forhindrer ventilspindlen i at falde af og medielækage.

- Bolte: Brug 35CrMoA/A193-B7 højtryks specialiserede bolte, der tilbyder høj styrke og anti-løsne egenskaber, velegnet til højtryksforhold.

- Tætninger: Lavet af højtryks specialiserede materialer såsom PTFE, PPL og fluorgummi. Nogle modeller anvender en tredobbelt struktur af hård metalforsegling + elastisk hjælpetætning, hvor jo højere tryk, desto tættere er tætningen, der opnår tovejs nullækage og opfylder API 6D "nullækage"-standarden.

3. Videnskabelig struktur, bred tilpasningsevne

Ved at vedtage målrettede strukturelle design baseret på driftsforhold, er den smedede stål højtryksflangede kugleventil velegnet til forskellige scenarier:

- Flydende kuglestruktur: Velegnet til ventiler med lille diameter, der er afhængig af medium tryk for at sikre en tæt pasform mellem kuglen og ventilsædet. Enkel struktur, pålidelig tætning.

- Fast kuglestruktur: Velegnet til ventiler med stor diameter. Kuglen er understøttet af øvre og nedre aksler, hvilket forhindrer forskydning under åbning og lukning, reducerer driftsmomentet, egnet til hyppig drift under højt tryk og reducerer slid på ventilspindlen.

- Antistatisk og brandsikkert design: Udstyret på nogle modeller. Det antistatiske design forhindrer statiske gnister, og det brandsikre design giver mulighed for midlertidig tætning gennem metal-til-metal-kontakt, efter at tætningerne er brændt ud, velegnet til brændbare og eksplosive højtryksforhold.

Vores engagement

Som en professionel producent og leverandør i Kina overholder DIYE VALVE filosofien om "Quality First, Customer Supreme." Vores fabrik har et komplet produktions- og testsystem, med streng kontrol gennem hele processen for at sikre produktkvalitet. Vi yder også professionel teknisk support og eftersalgsservice og har etableret langsigtede og stabile samarbejdsrelationer med globale partnere.

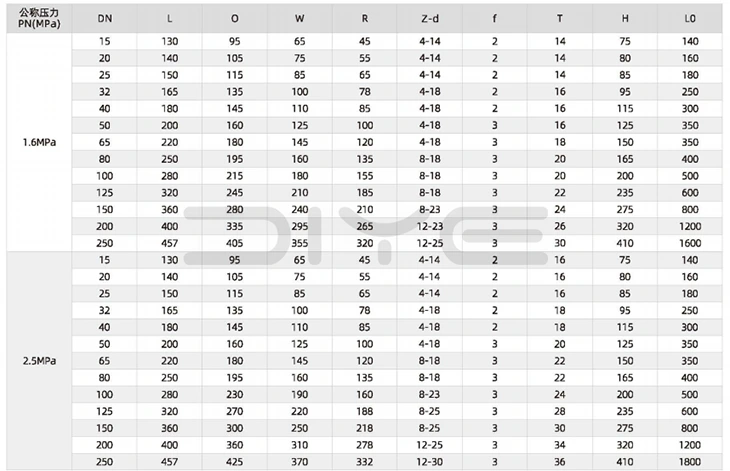

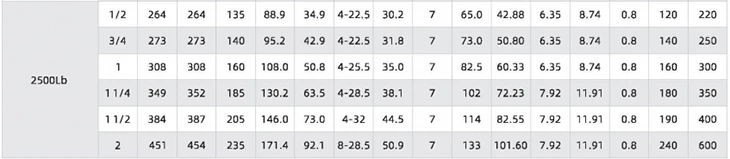

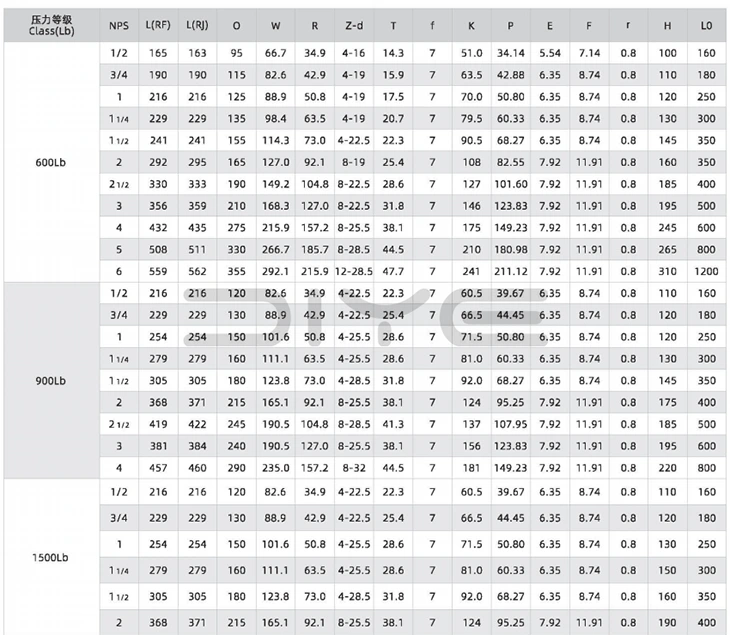

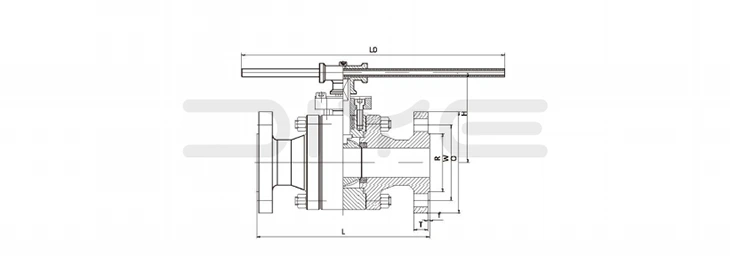

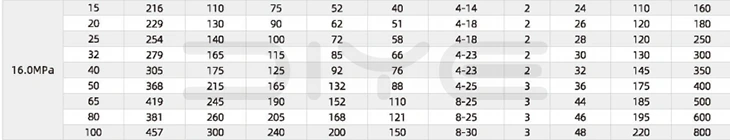

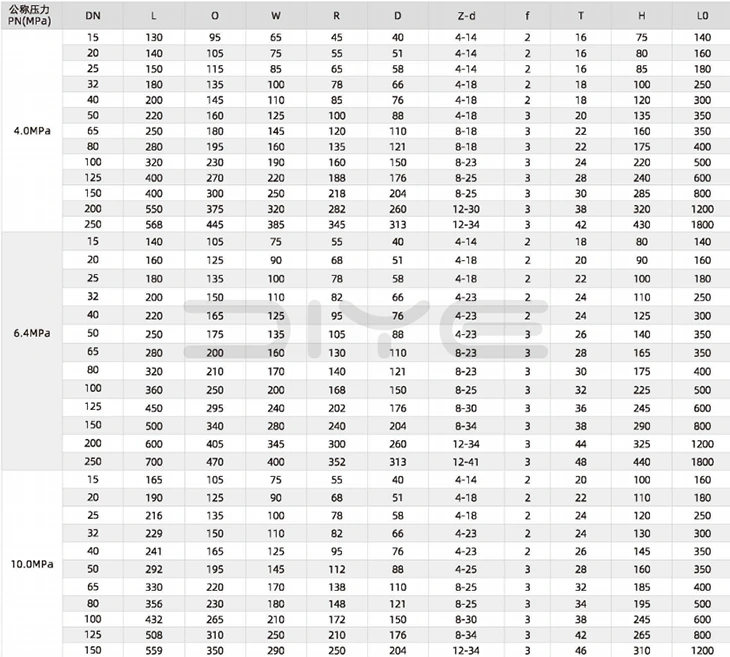

Tekniske parametre

FAQ

Q: Kan den smedede stål højtryksflangede kugleventil opnå nul lækage under højt tryk?

A: Den anvender et dobbelt tætningsdesign, der er egnet til højtryksarbejdsforhold: ① Hovedforsegling: Den anvender en kombination af indlejret elastisk ventilsæde (PTFE/PPL/fluorgummi) og hård metalforsegling med en O-ring bag ventilsædet. Jo højere mellemtryk, jo strammere ventilsædet komprimerer kuglen, hvilket opnår tovejs nullækage og opfylder API 6D "nullækage"-standarden; ② Ventilstammeforsegling: Den anvender en bundmonteret ventilstamme + bagtætningsstruktur + flerlags pakningsforsegling. Pakningen er lavet af højtryks speciel fleksibel grafit eller PTFE for at forhindre medium lækage ved ventilspindlen og undgå ventilspindeltorsion og løsrivelse under højt tryk; ③ Antistatisk/brandsikkert design: Nogle modeller har indbyggede antistatiske fjedre. Når tætningen er brændt, kan midlertidig tætning opnås gennem metal-til-metal kontakt, velegnet til arbejdsforhold med brændbare og eksplosive medier.

Spørgsmål: Hvad er forskellene mellem den flydende kugle og den faste kuglestruktur af den smedede stål højtryksflangekugleventil? Hvordan vælger man efter kaliber?

A: ① Flydende kuglestruktur: Anvendes almindeligvis til små kalibre (DN10~DN50), kuglen har ingen fast støtte, og tætningen opnås ved at presse kuglen mod det enkeltsidede ventilsæde gennem middeltryk. Det har en enkel struktur, lille åbnings- og lukkemoment og lav pris, velegnet til konventionelle arbejdsforhold med højt tryk og små flow; ② Fast kuglestruktur: Almindeligvis brugt til store kalibre (DN65~DN300), kuglen er fast understøttet af øvre og nedre ventilstammer, uden forskydning under åbning og lukning, stærk trykbærende stabilitet, velegnet til højtryk, stort flow og hyppige arbejdsforhold, hvilket effektivt kan reducere risikoen for og deformation af ventilspindel. Diye kan tilpasse flydende bold eller faste boldstrukturer efter kundernes behov og arbejdsforhold.

Spørgsmål: Hvad er de vigtigste forholdsregler ved installation af den smedede stål højtryksflangekugleventil under højtryksarbejdsforhold?

A: ① Flangeforbindelse: Bolte skal være højtryks-specialbolte såsom 35CrMoA/A193-B7, og princippet om "diagonal ensartet og trin-for-trin tilspænding" skal anvendes for at undgå, at ventilhuset revner på grund af ujævn kraft, og drejningsmomentet skal overholde standardbestemmelserne; ② Medium flowretning: Bekræft, at ventilhusets flowretningsmærke stemmer overens med medium flowretningen; der er ingen begrænsning på strømningsretningen for kugleventiler med fuld port; ③ Installationsmiljø: Undgå udendørs eksponering for sollys og regn, og rengør rørledningsurenheder før installation for at forhindre blokering af kuglekernen; ④ Accept af tryktest: Tryktest på stedet skal udføres efter installation. Vandtryksprøvetrykket er 1,5 gange det nominelle tryk, og lufttryksprøvetrykket er 1,1 gange det nominelle tryk. Den kan kun tages i brug, hvis der ikke er lækage.
