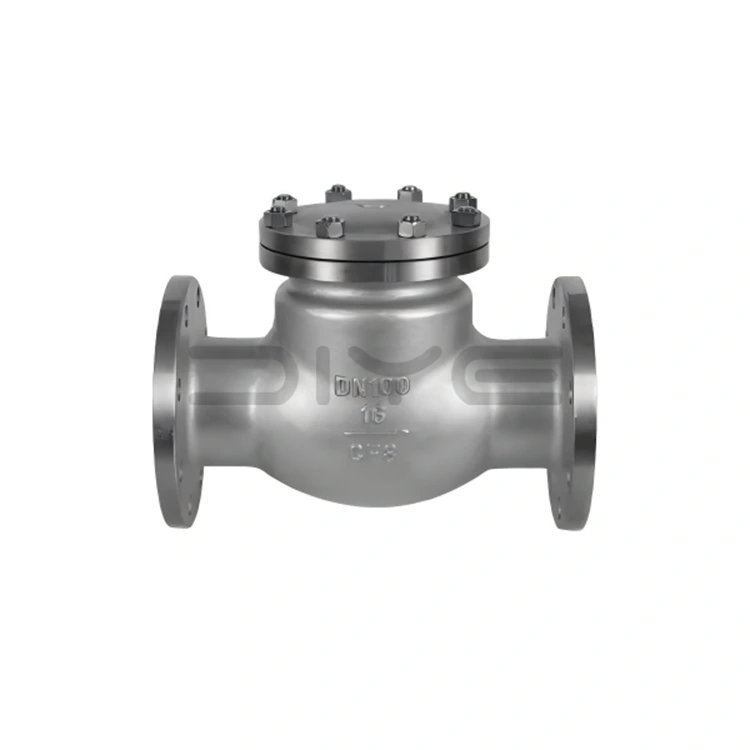

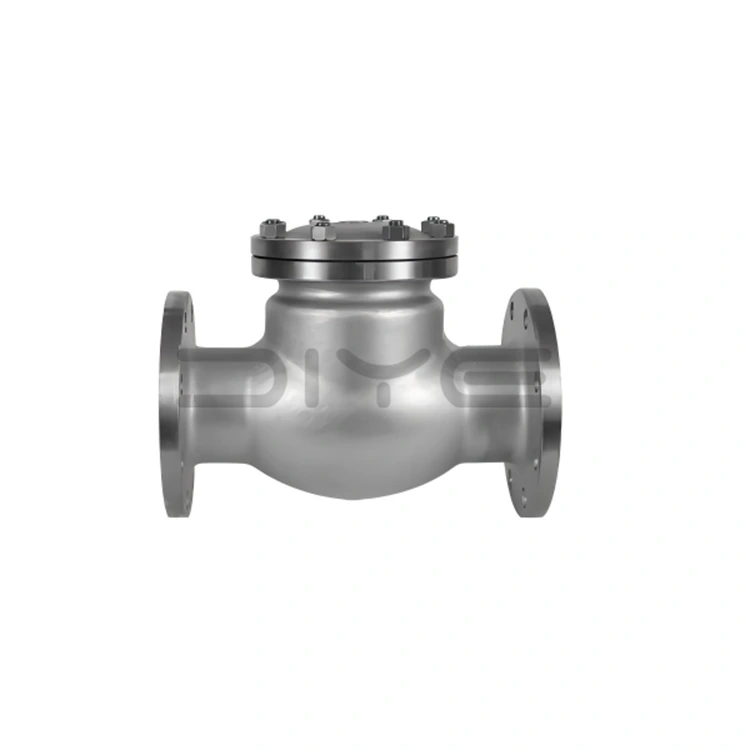

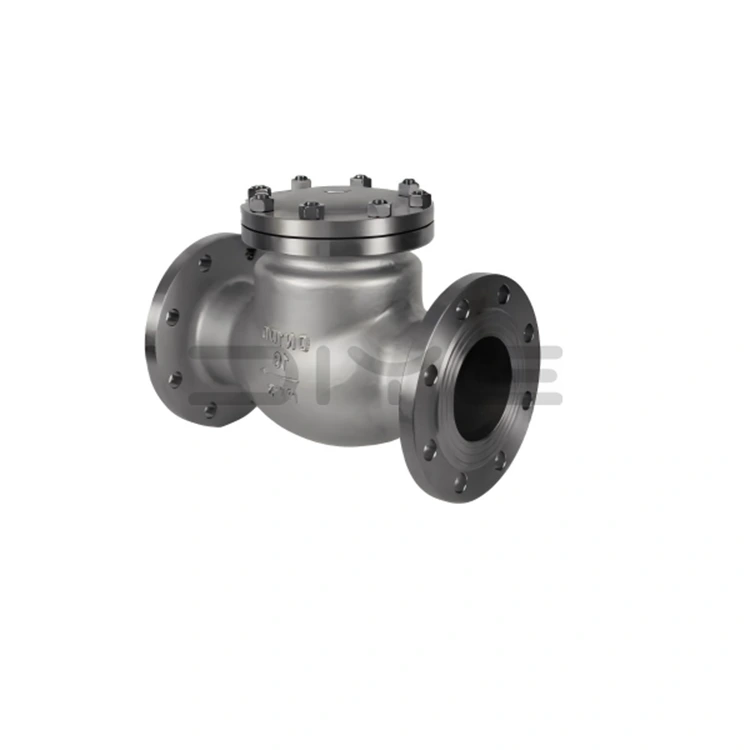

DIN svingflangekontraventiler

DIYE DIN svingflangekontraventiler er præcisionsdesignede automatiske ventiler, der fuldt ud overholder de tyske kernestandarder, herunder DIN 3356, DIN 3202 og DIN EN 1092-1. Ventilerne arbejder autonomt baseret på mediets tryk og kræver ingen eksterne aktuatorer. De giver en pålidelig, vedligeholdelsesfri mekanisme, der forhindrer katastrofale konsekvenser fra tilbagestrømning, og beskytter kritisk rørledningsinfrastruktur.

Arbejdsprincip og hovedfunktioner

1. Automatisk drift

DIN-svingflangekontraventilens ventilskive åbner frit under trykket fra det fremadstrømmende medium; når systemet stopper, aftager trykket eller oplever en tilbagestrømningstendens, lukker ventilskiven øjeblikkeligt under sin egen vægt og tilbagestrømningsmodtrykket.

2. Kernebeskyttelsesfunktioner

- Tilbagestrømningsforebyggelse: Danner en tæt forsegling, der forhindrer omvendt strøm af mediet.

- Vandhammerdæmpning: Absorberer hydraulisk stød, hvilket reducerer trykket på rørledninger og udstyr betydeligt.

- Systembeskyttelse: Beskytter pumper, kompressorer, trykbeholdere og varmevekslere mod skader forårsaget af omvendte trykstød.

Designfunktioner og tekniske parametre

1 Tilslutningsmetode og standarder

Bruger DIN standard flangeforbindelser, hvilket forenkler installation og vedligeholdelse; strukturel længde overholder strengt DIN 3202 standarden.

2 Bred anvendelighed og alsidighed

DIN svingflangekontraventiler dækker hele området af diametre fra DN15 til DN1000; trykklassificeringer inkluderer PN10, PN16, PN25, PN40, PN63 og PN100, der opfylder de forskellige behov for lavtryksrørnetværk til højtryks industrielle processystemer.

3 Overlegen struktur

Omhyggeligt designede strømningskanaler minimerer tryktab; Højpræcisionsforseglingsoverflader sikrer en tæt og pålidelig tætning selv under tryksvingninger og forskellige medieforhold.

4. Mediekompatibilitet

Velegnet til vand, damp, petroleumsprodukter og forskellige sure, alkaliske og ætsende medier.

Applikationsscenarier og markedsdækning

Vores DIN-svingflangekontraventiler er det foretrukne produkt til tyske standardrørsystemer i Europa og globalt, hvilket sikrer stabil ensrettet flowkontrol i flere krævende industrier, herunder:

1. Petrokemisk og kemisk procesindustri

2. Elproduktionsindustri (termisk og atomkraft)

3. Metallurgi og mineindustri

4. Kommunal Vandforsyning og Afløbsindustri

5. HVAC, Gas og Marine Engineering

6. Internationale europæiske standardeksportingeniørprojekter

Fremstilling og kvalitetssikring

1. Professionelle kvalifikationer og erfaring: Ved at udnytte dyb brancheekspertise opnår DIYE VALVE masseproduktion af alle DIN-kontraventilspecifikationer, hvilket sikrer stabil og pålidelig kvalitet.

2. Overholdelse af autoritative standarder: Hver ventil bruger tyske standardmaterialer, præcisionssmedningsprocesser og gennemgår streng trykprøvning.

3.Integritetsgaranti: Vi leverer komplette materialetestrapporter (MTR) og fabrikstryktestdata for hver ordre, hvilket sikrer fuld sporbarhed og overholdelse gennem hele processen.

4.Tilpassede løsninger: Ud over standardprodukter leverer vi professionelt tilpassede ventiltjenester ved hjælp af specielle materialer og ikke-standardstørrelser, og tilbyder one-stop-forsyningsløsninger til komplekse europæiske og internationale ingeniørprojekter.

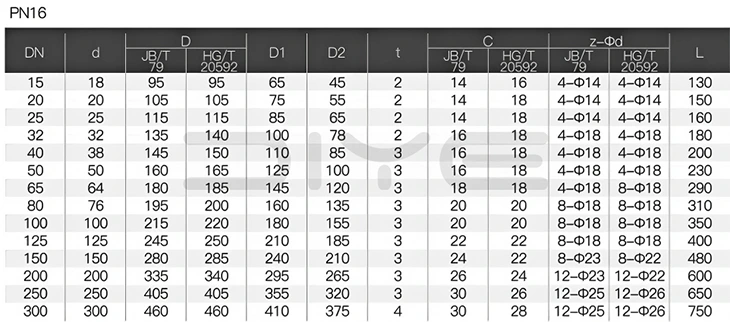

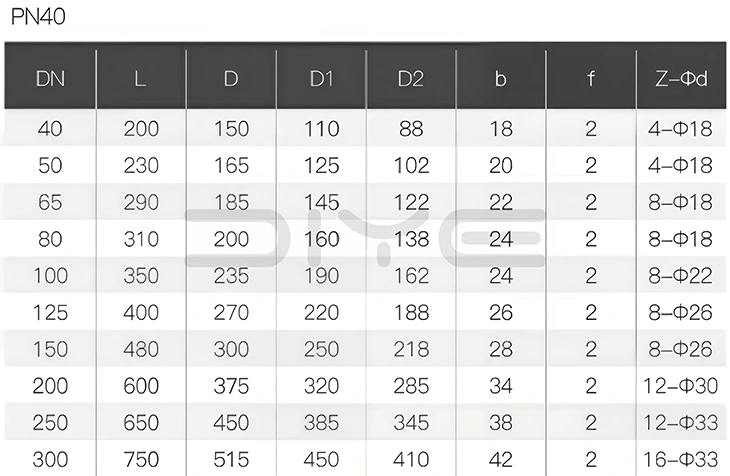

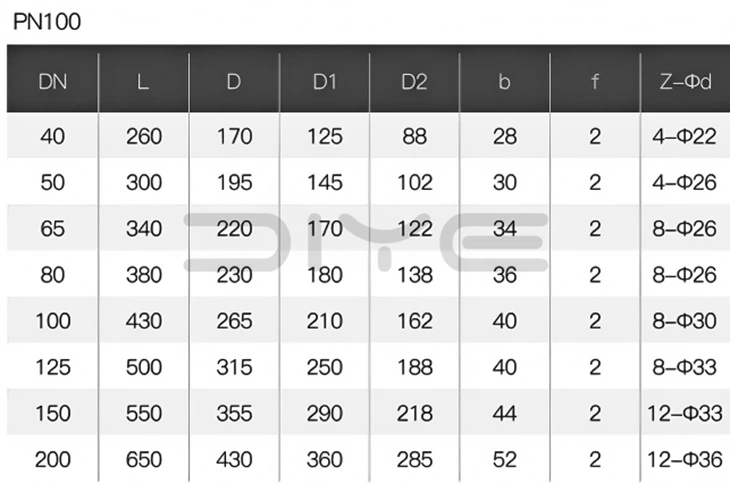

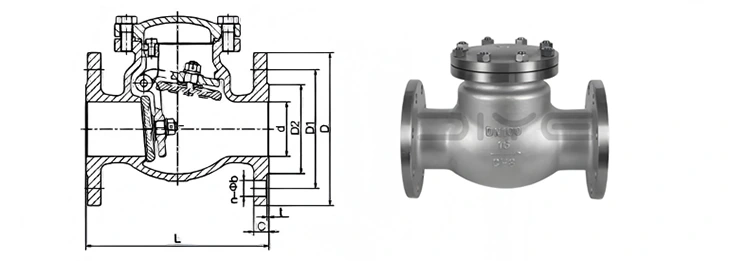

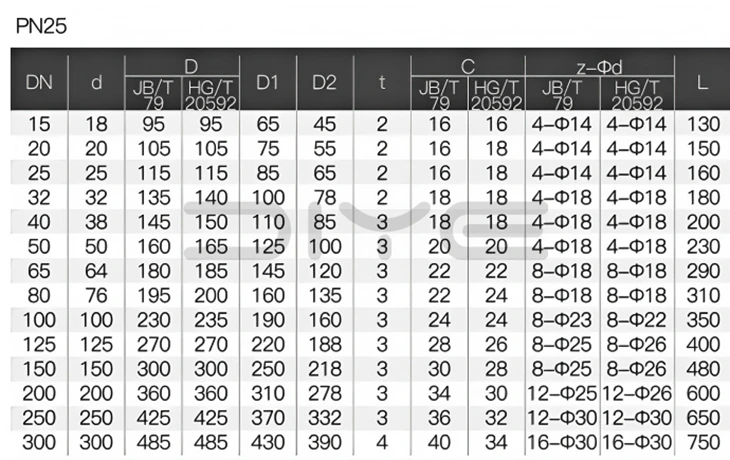

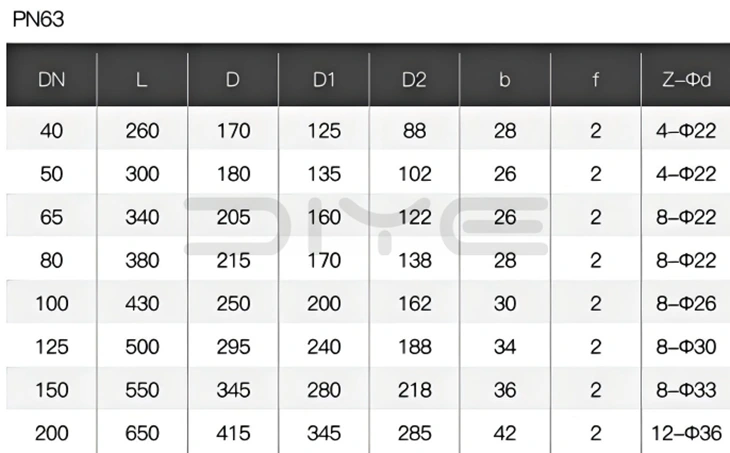

Tekniske tegninger

FAQ

Spørgsmål: Hvilke kernestandarder overholder DIN svingflangekontraventiler?

A: De følger hovedsageligt DIN 3205, DIN 3206, DIN 3207, DIN 3351 og DIN 3352. Til flangeforbindelse implementerer de DIN EN 1090 / DIN EN 1091 / DIN EN 1092, hvilket sikrer perfekt matchning og udskiftelighed med tyske standarder, rørledninger og pakninger.

Q:Hvad skal man være opmærksom på, når man installerer en kontraventil med flange?

A： Bekræft strømningsretningspilen på ventilhuset og installer strengt i overensstemmelse med mediumstrømningsretningen. Montering baglæns vil resultere i fuldstændig blokering af flowet og tab af kontrolfunktionen.

Spørgsmål: Hvorfor er der altid unormal støj og vibrationer i kontraventilen med flange?

A： Dette skyldes hovedsageligt at være installeret tæt på albuen, for høj strømningshastighed eller slag af ventilskiven på stoppet. Det anbefales at øge den lige rørsektion, skifte til en langsom lukkende struktur eller justere rørledningens strømningshastighed.

Spørgsmål: Kan du levere et komplet sæt tyske standard DIN kontraventiler?

A： Som kildeproducent fremstiller Diye DIN-svingflangekontraventiler i alle størrelser. Vi udfører strengt bearbejdning, trykprøvning og mærkning i overensstemmelse med tyske standarder. Vi kan levere et komplet sæt materialerapporter og fabrikstryktestdata og understøtte tilpasning af specielle kalibre og specielle materialer.
