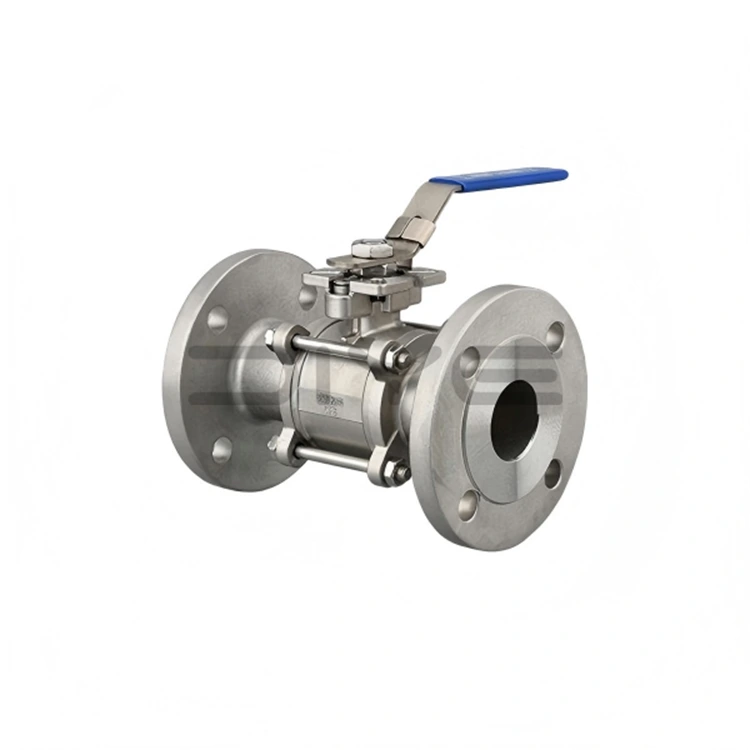

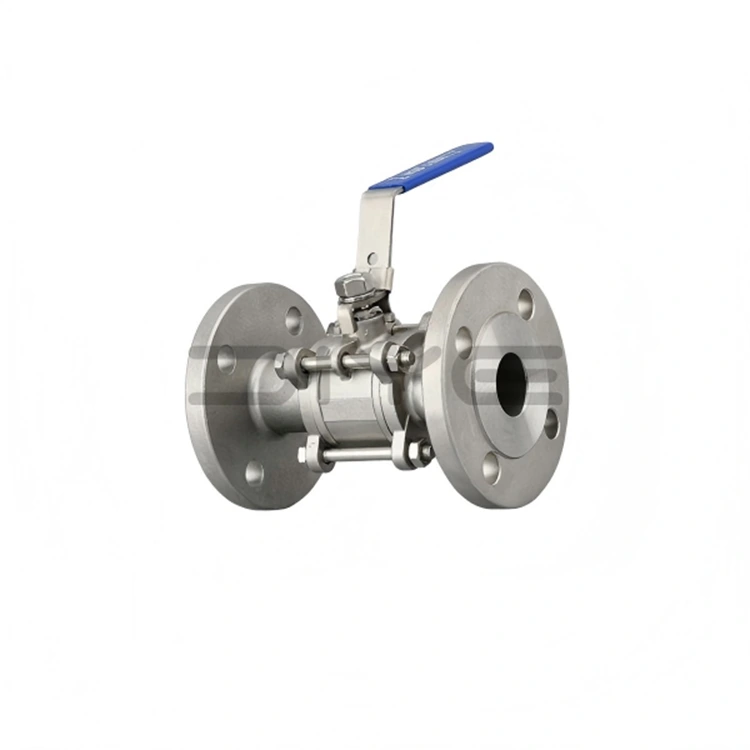

3 stk Flangekugleventil med monteringspude

Vores 3 stk. flangekugleventil med monteringspuder er designet til direkte aktuatormontering og in-line vedligeholdelse. Hovedhuset er konstrueret af 304 eller 316L rustfrit stål (støbt stål er tilgængeligt til specifikke applikationer), med en boltet tredelt ventilhusstruktur og et højt platformsdesign i overensstemmelse med ISO 5211-standarderne. Den understøtter pneumatisk/elektrisk automatiseringskontrol og overholder GB (kinesisk national standard), ANSI (amerikansk standard) og DIN (tysk standard) flangestandarder. Et omfattende kvalitetskontrolsystem sikrer ensartet ydeevne på tværs af alle produktionspartier.

Kernstrukturelle fordele

1. Aftagelig struktur i tre dele

- Består af et venstre ventilhus, et højre ventilhus og et midterste ventilhus (inklusive en kuglekerne og spindelsamling), fastgjort med bolte.

- Online vedligeholdelse er mulig uden at skille ventilen helt ad fra rørledningen. Du skal blot løsne boltene, fjerne det midterste ventilhus og hurtigt fjerne kuglekernen, tætninger og andre interne komponenter for nem rengøring, vedligeholdelse og udskiftning af sårbare dele.

- Fordelt spændingsfordeling forbedrer den samlede styrke af ventilhuset, hvilket gør det velegnet til mellem- og højtryksrørledningsdrift og effektivt forhindrer ventillegemedeformation og lækage.

- Reducerer nedetid for vedligeholdelse og sænker vedligeholdelsesomkostninger, hvilket gør den særligt velegnet til komplekse driftsforhold, der kræver hyppig vedligeholdelse.

2. Højplatformsstammestruktur i overensstemmelse med ISO 5211-standarden

- Integreret topdesign med høj platform opfylder fuldt ud ISO 5211-standarderne, hvilket tillader direkte installation af pneumatiske/elektriske aktuatorer uden yderligere understøtninger.

- Den 3-delte flangekugleventil med monteringspude har en bundmonteret spindelstruktur og et dobbelt-skivefjeder automatisk pakningskompressionsdesign, der optimerer spindelforseglingsydelsen og forhindrer spindeludstødning i tilfælde af unormale trykstigninger i ventilkammeret, hvilket øger driftssikkerheden.

- Nogle modeller er udstyret med en antistatisk enhed for effektivt at frigive statisk elektricitet og forhindre sikkerhedsrisici forårsaget af statisk opbygning, hvilket gør den velegnet til brændbare og eksplosive medier.

- understøtter automatisk kontrol og fjernbetjening, hvilket forbedrer driftseffektiviteten i samlebåndsproduktion og uovervågede scenarier.

Specifikationer og standard

1. Størrelsesområde: DN10–DN200 (1/4 tomme–8 tomme)

2. Flangestandarder: GB (Domestic Engineering Projects), ANSI (North American Market), DIN (European Market)

3. Ventilhusmateriale: 304 rustfrit stål, 316L rustfrit stål, støbt stål (tilpasses efter driftsforhold)

Tætningsmaterialer og ydeevne

1. Polytetrafluorethylen (PTFE): Stærk korrosionsbestandighed, fremragende tætningseffekt, temperaturområde -29 ℃ til +150 ℃, lav pris, egnet til normale temperatur-, tryk- og partikelfri medieforhold, den mest udbredte, og kan opnå tovejs nul-lækageforsegling.

2. Polyphenylensulfid (PPL): 3 stk. Flangekugleventil med monteringspude, overlegen højtemperaturbestandighed og slidstyrke, temperaturbestandighed op til -29 ℃ til +300 ℃, velegnet til høj temperatur, højt tryk og medier, der indeholder små partikler, velegnet til komplekse industrielle forhold såsom olie- og kemiske industrier, lang levetid for tætning.

3. Forstærket polytetrafluorethylen (RPTFE): Optimeret og forstærket baseret på PTFE, det kombinerer korrosionsbestandighed og slidstyrke, hvilket gør det velegnet til forskellige konventionelle og mildt komplekse driftsforhold, hvilket yderligere forbedrer tætningspålideligheden.

Service og support

Ved at udnytte over 10 års erfaring med at eksportere 3 stk Flangekugleventil med monteringspuder har DIYE VALVE etableret et professionelt eftersalgsserviceteam. Ved modtagelse af eftersalgsforespørgsler eller fejlrapporter vil vi svare inden for 24 timer, hurtigt fejlfinde og levere løsninger til at sikre normal drift af kundeudstyr.

Vi opretholder et stort lager af originale og kompatible reservedele (tætningsringe, bolte, ventilspindler osv.) til hurtig forsendelse, opfyldelse af kundernes behov for udskiftning og minimering af nedetidstab. Vi giver også gratis teknisk vejledning, der dækker installationsspecifikationer, daglig vedligeholdelse og fejlfinding, og kan tilbyde tekniske tjenester på stedet efter kundens anmodning.

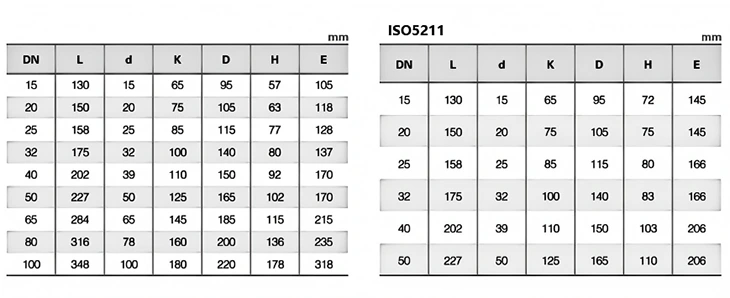

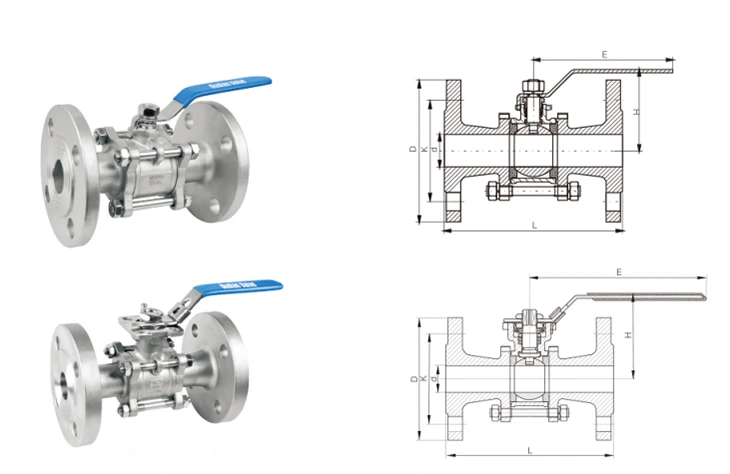

Tekniske parametre

Ofte stillede spørgsmål

Spørgsmål: Hvilke standarder følges for inspektionen af ​​den tredelte højplatformsflangekugleventil? Hvilke præstationsindikatorer er sikret for at opfylde standarderne?

A: Den tredelte højplatformsflangede kugleventil følger strengt GB/T-13927 og API 598 standarderne for inspektion. Inden de forlader fabrikken, gennemgår hver ventil strenge tryktest (vandtryk og lufttryk), målnøjagtighedstests, tætningspræstationstests og udseendeinspektioner. Disse tests sikrer, at kerneydelsesindikatorerne såsom trykbæreevne, tætningsevne og dimensionsnøjagtighed opfylder standarderne, og ukvalificerede produkter er strengt forbudt at forlade fabrikken.

Q: Kan jeg hurtigt købe passende tilbehør, hvis tætningsringen på den tredelte højplatformsflangekugleventil er beskadiget?

A: Ja. Som kildeproducent opretholder Diye et langsigtet lager af originale kompatible tætningsringe og forskelligt tilbehør (såsom bolte og ventilstammer). Vi kan levere varerne hurtigt for at imødekomme dine behov for udskiftning af tilbehør, reducere nedetid på udstyr og give gratis teknisk vejledning om udskiftning for at sikre en jævn og effektiv udskiftning.

Q: Hvad er de valgfrie hovedmaterialer til ventilhuset, kuglekernen og ventilstammen på den tredelte højplatformsflangekugleventil? Hvordan vælger man materialet?

A: De valgfrie kernematerialer omfatter tre typer: 304 rustfrit stål, 316L rustfrit stål og kulstofstål. Udvælgelsesreferencen er som følger: ① 304 rustfrit stål: velegnet til konventionelt vand, olie, gas og svage syrebaserede ikke-stærke korrosionsarbejdsforhold, med enestående omkostningsydelse, velegnet til almindelige industrielle og civile rørledninger; ② 316L rustfrit stål: tilføjet molybdænelement, som har stærkere korrosionsbestandighed og oxidationsbestandighed, velegnet til komplekse arbejdsforhold såsom stærk syrebase, havvand og kemiske opløsningsmidler, og er velegnet til avancerede scenarier såsom petroleum og lægemidler; ③ Kulstofstål: høj strukturel styrke og fremragende trykbærende ydeevne, velegnet til højtryks, ikke-korrosive arbejdsforhold og scenarier med tung belastning. Alle materialer er produceret af Diyes originale fabrik og kan tilpasses efter behov.
