Rustfrit stål 3 stk Flangekugleventil

Produktintroduktion

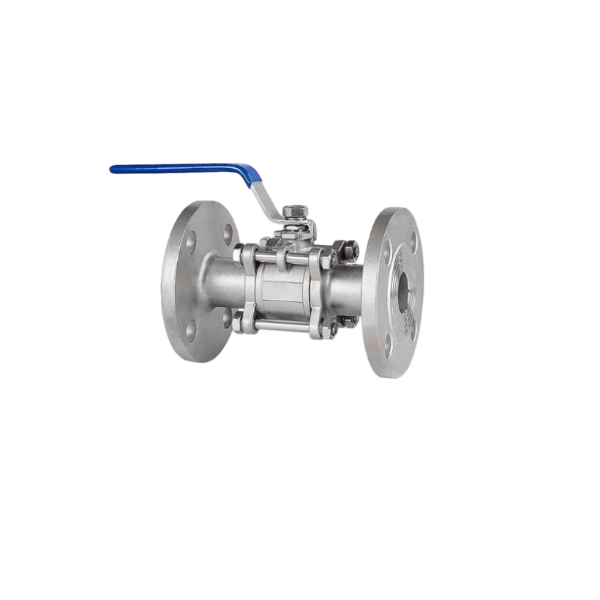

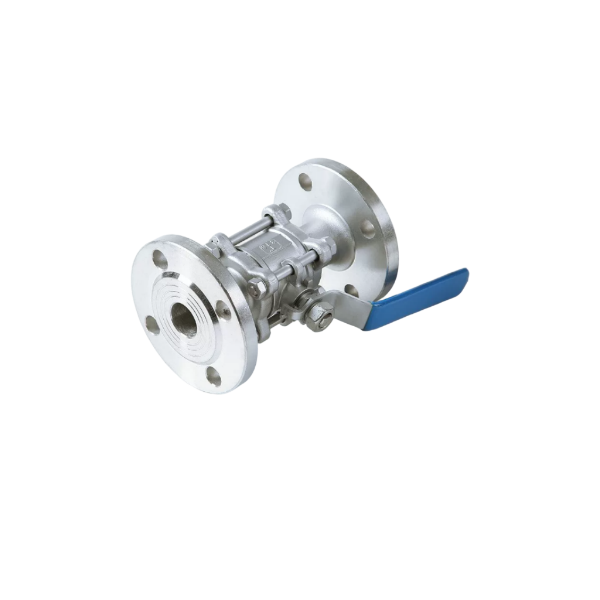

3-delt kugleventil med flange i rustfrit stål med smedet SS304/SS316L-hus med CNC-bearbejdning. Flangede ender muliggør nem montering med industrielle rørledninger. Udstyret med anti-blowout spindel og PTFE sædeforsegling, minimerer denne fuldportsventil mellem tryktab. Den anvender ISO5211 standard monteringspude, tilgængelig til manuel betjening med håndtag eller udstyret med pneumatiske og elektriske aktuatorer til automatisk fjernbetjening. Bredt eksporteret til væskeafspærring i rørsystemer til kemikalier, vandbehandling, olie & gas og fødevareforarbejdning.

Arbejdsprincip

Den 3-delte kugleventil med flange styrer væskestrømmen via 90° rotation af kuglen omkring spindelaksen. En gennemgående boring er bearbejdet på kuglen. Når boringen flugter med rørledningens retning, passerer væske frit. Efter at have roteret 90 grader, presser den solide side af kuglen mod sædet for at blokere flow. Den delte tredelte krop omslutter kuglen og tætningsdelene. Stilken driver kuglens rotation. Tæt kontakt mellem kugle og sæde skaber bobletæt forsegling for at åbne eller lukke rørledningsmedier.

Fordele

1.Split tredelt konstruktion tillader inline-inspektion og tætningsudskiftning uden at fjerne hele ventilen fra rørledningen, hvilket reducerer vedligeholdelsesomkostningerne meget.

2.Flangeforbindelse giver høj trykklassificering og stabil rørsamling; ventilen forbliver fast under demontering af rørledningen.

3.Smedet rustfrit stålhus leverer enestående korrosionsbestandighed og forlænget levetid for korrosive medier.

4.Fuld portdesign reducerer strømningsmodstanden og forhindrer sedimentakkumulering.

5.Pålidelig tætningsydelse med lavt driftsmoment; kompatibel med automatiske aktuatorer til fjernbetjening.

6.Modulær struktur sikrer god udskiftelighed af reservedele, der opfylder certificeringskrav til oversøiske eksportprojekter.

Tekniske parametre

Ofte stillede spørgsmål

Spørgsmål 1: Hvilke materialemuligheder er tilgængelige for denne 3-delte kugleventil med flange?

A: Standard kropsmateriale er SS304 og SS316L rustfrit stål. Kugle og stilk er også af rustfrit stål. Sædematerialet er PTFE som standard; PFA er valgfrit til barske ætsende arbejdsforhold.

Q2: Hvilket tryk og temperaturområde kan ventilen arbejde under?

A: Arbejdstryk: PN16 / PN25 / Class150 / Class300 valgfri. PTFE-sædet tillader en arbejdstemperatur fra -20 ℃ op til 180 ℃. Den faktiske rækkevidde afhænger af medie- og forseglingsvalg.

Q3: Kan ventilen udstyres med pneumatiske eller elektriske aktuatorer?

A: Ja. Den er bygget med ISO5211 standard monteringsplatform. Manuelt håndtag kan udskiftes med pneumatisk aktuator (enkeltvirkende/dobbelt virkende) eller elektrisk aktuator til fjernautomatik.
