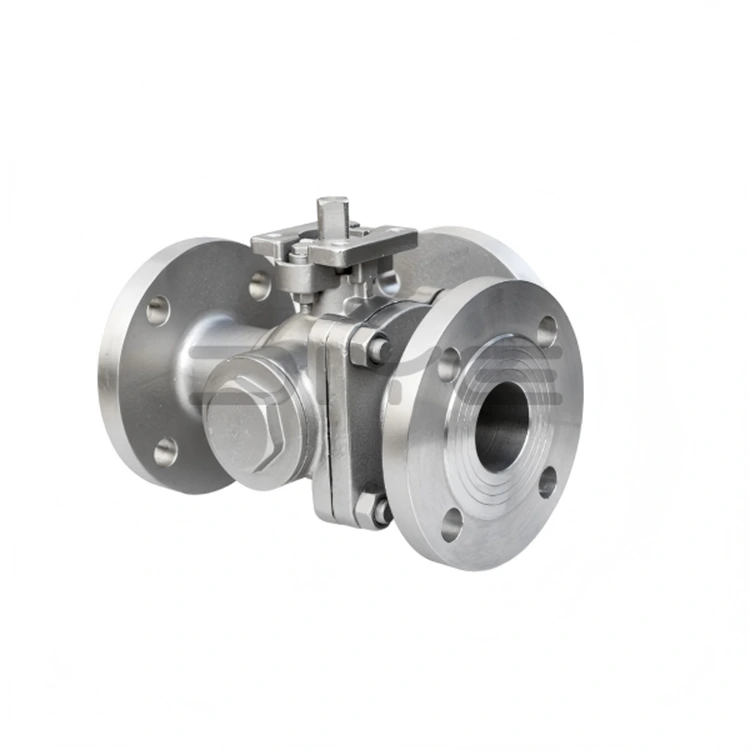

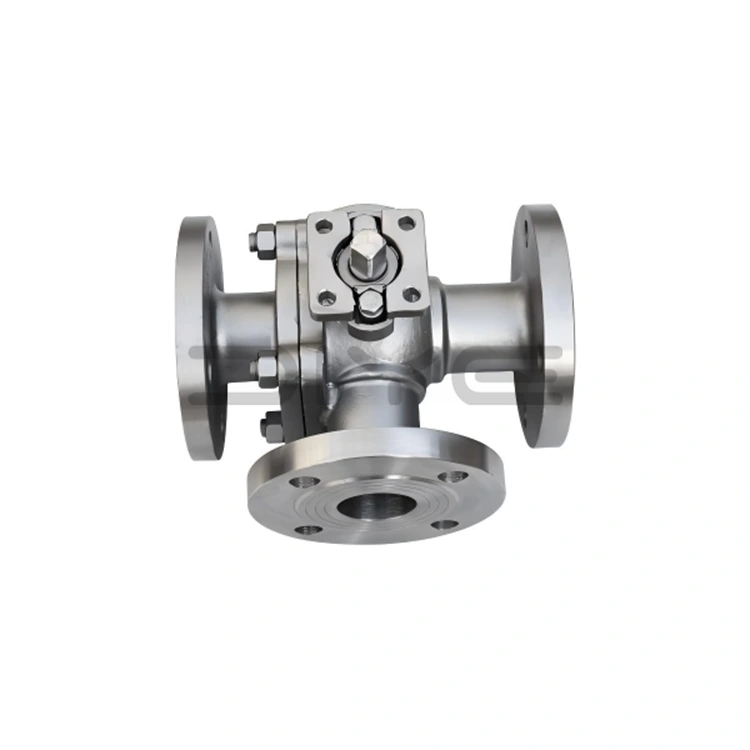

3-vejs kugleventiler i rustfrit stål

DIYE-VENTIL 3-vejs rustfri stålflangekugleventiler er højtydende industrielle ventiler, der er specielt designet til flowkontrol i komplekse rørledninger. De kan tilpasses meget, og de kan opfylde de forskellige behov i forskellige industrielle scenarier. Produkterne anvender et videnskabeligt strukturelt design, kombineret med materialer af høj kvalitet og stringente fremstillingsprocesser, og er meget udbredt inden for kemiske, petroleums- og andre industrielle områder, hvilket giver pålidelige løsninger til omledning af rørledningsmedier, sammensmeltning og omskiftning.

Kernematerialer og kvalitetssikring

De 3-vejs rustfrit stål flangede kugleventiler er primært konstrueret af 304 eller 316L rustfrit stål, med fremragende korrosionsbestandighed, højtemperaturbestandighed og trykmodstand, hvilket gør dem tilpasselige til forskellige barske arbejdsforhold. Tætningerne er lavet af højkvalitetsmaterialer såsom polytetrafluorethylen (PTFE) og PPL, nøje udvalgt og i overensstemmelse med internationale industrielle standarder. Alle materialer, der bruges i produktionen, inspiceres i henhold til industristandarder såsom GB/T og API, og materialespektrale rapporter er tilgængelige for at sikre materialeoverholdelse og kvalitetssporbarhed.

Tilpasningsmuligheder

For at imødekomme behovene i forskellige ingeniørprojekter, understøtter DIYE VALVE on-demand tilpasning af 3-vejs rustfri stålflangekugleventiler. Ikke-standardstørrelser, specielle strømningskanaler og forskellige flangestandarder kan tilpasses efter kundens krav. Skræddersyede flowkanaler kan også oprettes baseret på kundetegninger for at løse særlige flowstyringsudfordringer i komplekse rørledninger.

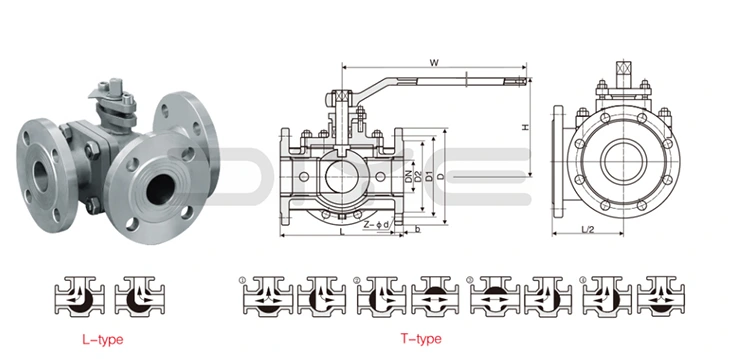

LT Flow-kanaldetaljer

LT (flow-kanalen) af DIYE VALVE 3-vejs rustfrit stål flangekugleventiler er hovedsageligt opdelt i to typer, begge ved hjælp af en 90° roterende åbnings- og lukkestruktur. Håndtagets placering er tydelig, omskiftningen er jævn, og betjeningen er bekvem og pålidelig, hvilket opfylder de komplekse kontrolbehov i industrielle rørledninger.

1.L-type flowkanal (LT-L)

Anvendes primært til medieafledning eller ensrettet skift. Kuglekernen har et L-formet gennemgående hul design, der muliggør "et indløb, to udløb" eller "to indløb, et udløb" væskekontrol. En 90° drejning af håndtaget ændrer hurtigt mediestrømningsretningen og efterlader ingen medierester, minimerer strømningsmodstanden og forbedrer rørledningens driftseffektivitet.

Gældende scenarier: Velegnet til at omdirigere et medie til to forskellige rørledninger eller flette to medier til en rørledning (samtidig sammensmeltning er forbudt for at undgå krydskontaminering), såsom rørledningsforgrening og mediedistribution i industriel produktion.

2.T-type flowkanal (LT-T)

Anvendes primært til mediesammenfletning, omdirigering eller tovejsskift. Kuglekernen har et T-formet gennemgående huldesign, der fleksibelt muliggør "et indløb, to udløb", "to indløb, et udløb" eller "to indløb, to udtag" kontrol. Glat omskiftning, tæt forsegling og samtidig levering af to kompatible medier gør den velegnet til flervejs flowkontrol i komplekse rørledninger.

Anvendelige scenarier: Velegnet til multi-retningsbestemt medieskift i komplekse rørledninger, såsom medieblanding og rørledningsvending i den kemiske industri og olieindustrien.

Fordele ved samarbejde

Som kildeproducent har DIYE VALVE rigelig lagerbeholdning og stabile leveringstider, som kan opfylde behovene for udenrigshandelsordrer, distributørlager og støtte til store og mellemstore ingeniørprojekter; det giver et komplet sæt af eksportdokumenter og inspektionsrapporter for at sikre glat toldbehandling; massekøb kan nyde differentieret rabatter; det er udstyret med et professionelt teknisk team og omfattende eftersalgsservice og kan til enhver tid give kunderne teknisk support og løsningsrådgivning for at opnå gensidig fordel og win-win-resultater.

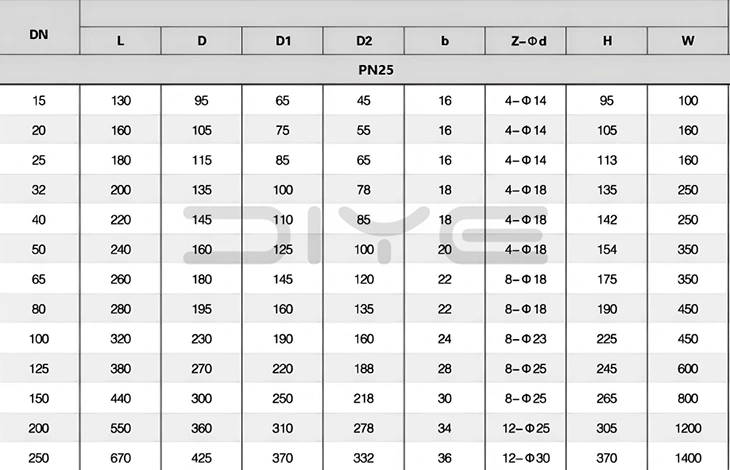

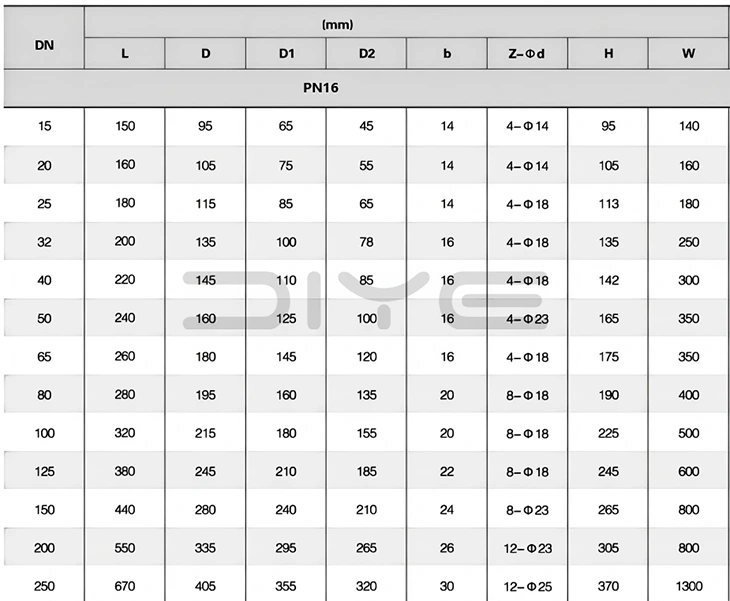

Tekniske parametre

FAQ

Sp: Hvad er de centrale tekniske forskelle mellem L-type (LT-L) og T-type (LT-T) strømningsmønstre for 3-vejs rustfrit stål flangekugleventil? Hvordan foretager man et valg?

A: Kerneforskellen ligger i flowfunktionen og anvendelige scenarier:

1.L-type flowmønster (LT-L): Kuglekernen har et L-formet gennemgående hul. Den kan kun realisere envejsskift af "en indgang, to udgange" eller "to indgange, en udgang". Det kan ikke samtidig flette to medier (for at undgå krydskontaminering). Den tilbyder lav strømningsmodstand og ingen rester, hvilket gør den ideel til simple omlednings-/sammenløbsscenarier såsom rørledningsforgrening og mediumfordeling.

2.T-type flowmønster (LT-T): Kuglekernen har et T-formet gennemgående hul. Det giver mulighed for fleksibel tovejsskift af "en indgang, to udgange", "to indgange, en udgang" eller "to indgange, to udgange". Det kan samtidig fusionere to kompatible medier, hvilket gør det velegnet til multi-direktionel medium omskiftning og blanding i komplekse rørledninger, såsom dem i den kemiske industri og olieindustrien.

Selection Core: Vælg L-type for enkel omdirigering; vælg T-type til kompleks konfluens og multi-direktionel omskiftning.

Q: Hvad er de tekniske krav til at skifte mellem de to strømningsmønstre? Er der mulighed for jamming eller medium kanalisering?

A: Tekniske koblingskrav: For begge typer skal håndtaget drejes 90° i forhold til positioneringsspærren for at sikre, at kuglekernen er helt skiftet på plads, og undgå en halvåben/halvlukket tilstand (hvilket kan forårsage medium kanaldannelse og erosion af tætningsoverfladen). Det anbefales at lukke rørledningens mediumtryk før omskiftning for at reducere påvirkningen af ​​kuglekernen.

Pålidelighedssikring: Diyes produkter er udstyret med CNC-præcisionsbearbejdede kuglekerner og sæder, hvilket sikrer høj tilpasningsnøjagtighed for jævn, blokeringsfri omskiftning. Forseglingsoverfladerne er præcisionsslebet for at opnå tovejs nul-lækageforsegling, når de først er fuldt skiftet, og derved eliminere medium kanalisering.

Spørgsmål: Kan specielle LT-strømningsmønstre tilpasses? Hvilke tekniske parametre skal angives?

A: Ja, vi understøtter tilpasning af eksklusive LT-flowmønstre. Følgende tekniske kerneparametre skal angives:

1. Rørledningens nominelle diameter og flangestandard.

2. Medium type, tryk og temperatur.

3. Specifikke strømningskrav (f.eks. "tre indløb, et udløb" eller "et indløb, tre udløb").

4.Installationsplads dimensioner.

5. Materialekrav.
